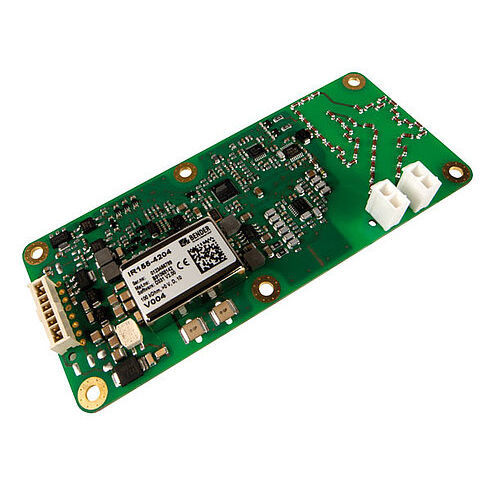

Contrôleur d'isolement pour réseau AC ISOMETER® IR155-4203/IR155-4204

AC/DCDC

Contrôleur permanent d'isolement pour entraînements électriques de puissance DC non mis à la terre (réseaux IT) dans des véhicules électriques Mesure continue de la résistance d'isolement 0...10 MΩ, Valeurs de seuil préconfigurées au départ usine Réseaux IT AC et DC jusqu'à 0...1000 V Sorties pilote sécurisées contre les courts-circuits pour la détection de défauts et MLI valeur mesurée Iso codée Alimentation en tension appropriée pour des réseaux 12V et 24V L'ISOMETER® IR155-4203/IR155-4204 surveille la résistance d'isolement entre les conducteurs actifs HV d'un entraînement électrique de puissance (Un = DC 0...1000 V) et de la terre de mesure (masse du véhicule > Kl.31). Grâce au procédé de mesure breveté, la résistance d'isolement est surveillée sur le côté de la tension continue et sur le côté de la tension alternative d'un entraînement électrique de puissance. Les défauts d'isolement sont signalés de manière fiable, même en cas de perturbation importantes pouvant être provoquées par des processus de commande de moteurs (accélération, récupération d'énergie etc...). Caractéristiques Convient aux réseaux de 12-V et 24-V Autotest automatique de l'appareil Mesure continue de la résistance d'isolement 0…10 MΩ – Temps de réponse < 2 s après la mise en marche pour le premier état d'isolement détecté (SST) – Temps de réponse < 20 s pour la résistance d'isolement mesurée (DCP) Adaptation automatique à la capacité de fuite du réseau (≤1 μF) Détection de défauts à la terre et de l'interruption de la connexion à la terre
