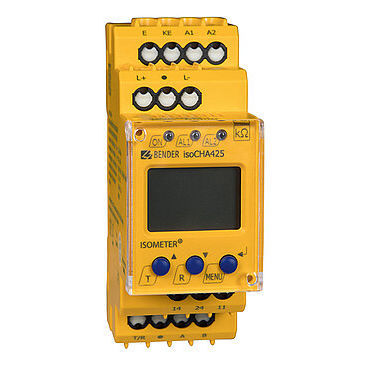

Contrôleur d'isolement DC ISOMETER® isoCHA425

RS485Modbus RTU

Surveillance de la résistance d'isolement de bornes de charge DC selon CSS ou CHAdeMO Détection de von défauts d'isolement unipolaires dans un domaine de tension d'alimentation DC entre 50 V et 400 V en 1 s Détection de von défauts d'isolement en 10 s Mesure de la tension du réseau (true r.m.s) avec détection de surtension / sous-tension Mesure des tensions DC réseau par rapport à la terre (L+/PE et L-/PE) L’ISOMETER® surveille la résistance d’isolement RF pour les stations de recharge rapide DC selon la norme CHAdeMO ou selon le Combined Charging System (CCS) pour des plages de tension nominale de réseau entre 0 V DC et 400 V DC. Les défauts d'isolement asymétriques sont signalés avec temps de réponse ≤ 1 seconde. Les défauts d'isolement symétriques sont signalés en 10 secondes. La capacité de fuite du réseau maximale admissible Ce est de 5 μF. Un paramétrage individuel rend possible l´adaptation sur place de l´appareil aux conditions des installations et aux conditions d´exploitation afin de répondre aux exigences des normes. Veuillez tenir compte des valeurs limites du domaine d´utilisation indiquées dans les caractéristiques techniques. Toute autre utilisation du système ne serait pas conforme à nos prescriptions. Caractéristiques Surveillance de la résistance d’isolement RF des bornes de charge DC selon la norme CHAdeMO ou Combined Charging System (CCS) CHAdeMO (mode CHd) : – Capacité maximale de dérivation du réseau 1,6 μF par conducteur. – Détection des défauts d‘isolation dans la plage de tensions de réseau de 50 V à 400 V. – Temps de réponse des défauts d‘isolation unipolaires RFU : • RFU ≤ 100 kΩ : max. 1 s
