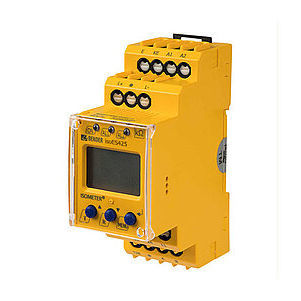

Contrôleur d'isolement AC/DC ISOMETER® isoES425

DCRS485

pour systèmes de stockage d'énergie stationnaires selon VDE-AR-E 2510-2 (application) Appareil de surveillance de l'isolation selon la norme de produit DIN EN 61557-8 Valeurs de réponse préréglées selon la recommandation de VDE-AR-E 2510-2 Écran LCD multifonctionnel L'ISOMETER® isoES425 surveille la résistance d'isolement de réseaux d'alimentation électrique AC, AC/DC et DC non mis à la terre (schéma IT) pour accumulateur d´énergie jusqu'à AC/DC 400 V. Les composantes DC qui existent dans les réseaux AC n'ont aucune influence sur le comportement de réponse lorsqu'un courant de charge d'au moins 10 mA DC circule. La tension d'alimentation séparée permet également la surveillance d'un réseau hors tension. L'utilisation de l'isoES425 en fonctionnement sur secteur permet de surveiller le raccordement à la terre pour détecter les interruptions qui sont alors affichées comme des défauts. Lors d'une exploitation en réseau îloté, l'isoES425 prend en charge la surveillance de ce réseau (réseau IT). Caractéristiques Surveillance de la résistance d'isolement pour réseaux AC et DC non mis à la terre Mesure de la tension du réseau (true r.m.s) avec détection de sous-tension/surtension Mesure des tensions DC réseau par rapport à la terre (L1+/PE et L2-/PE) Adaptation automatique à la capacité de fuite du réseau jusqu’à 100 μF Temporisation au démarrage, temporisation de réponse et temporisation à la retombée réglables Deux domaines de valeurs de réponse réglables séparément de 1…990 kΩ (Alarme 1, Alarme 2) Les alarmes sont transmises à travers les LED (AL1, AL2), l’afficheur et les relais d’alarme (K1, K2)
