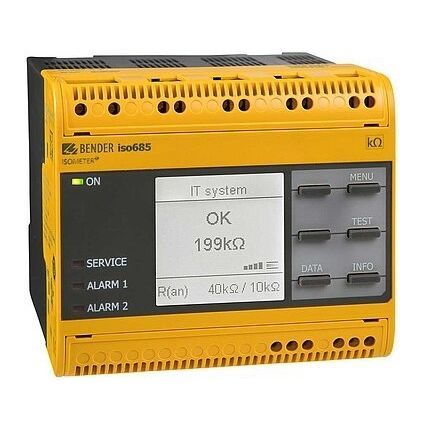

Contrôleur d'isolement pour système triphasé ISOMETER® iso685-x

pour réseau ACRS485AC/DC

CPI : Contrôleur permament disolement.


Profils de mesure prédéfinis
Mesure fiable de la résistance disolement, de la tension, de la capacité et de la fréquence
Serveur web intégré et Modbus TCP
Historique des mesures
Adaptation automatique à la capacité de fuite du réseau existante jusquà 1000 µF
Combinaison de lAMPPlus et dautres procédés de mesure spécifiques au profil
Deux domaines de valeurs de réponse réglables séparément de 1 kΩ…10 MΩ
Afficheur LCD graphique haute résolution
Auto-surveillance des raccordements (surveillance des circuits de mesure)
Tension jusquà 690 VAC et 1000 VDC (/- 15%)
Assistant de mise en service LISOMETER est un contrôleur permanent disolement pour réseaux IT conforme à la norme IEC 61557-8.
Utilisable dans des réseaux AC, 3(N)AC, AC/DC et DC. Les réseaux AC peuvent comprendre des parties dinstallation alimentées en courant continu (par exemple des convertisseurs, des variateurs, des entraînements à vitesse variable).




Variantes
iso685-D:
La version de lappareil iso685-D comprend un afficheur LCD graphique haute résolution et des éléments de commande pour une commande directe des fonctions de lappareil. Elle ne peut pas être associée avec un FP200.
iso685-S:
La version de lappareil iso685-S ne comprend pas dafficheur et pas dunité de commande. Elle ne peut être utilisée uniquement quen association avec le FP200 qui permet de la commander indirectement.
Option W: En option, les ISOMETER sont disponibles, avec et sans afficheur intégré, en version W pour sollicitation climatique extrême et sollicitation mécanique (ISOMETER iso685W-D et iso685W-S).




La série Iso685 peut être couplée avec les platines dadaptation de tension AGH pour prendre jusquà 15,5 kV
