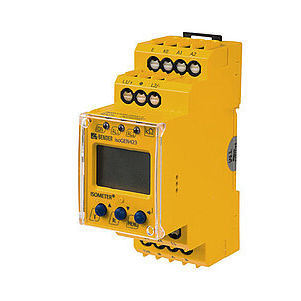

Contrôleur d'isolement pour réseau AC ISOMETER® isoGEN423

AC/DCDCRS485

Contrôleur permanent d´isolement pour groupes électrogènes mobiles Séparation de protection avec surveillance de l´isolement et coupure Selon DIN VDE 0100-551 et DIN EN 61557-8 Deux valeurs de seuil (réglage par défaut 46 kΩ, 23 kΩ) La ISOMETER® surveille la résistance d'isolement de réseaux AC, AC/DC et DC non mis à la terre (réseaux IT) avec des tensions nominales de réseau de 3(N)AC, AC/DC 0…400 V ou DC 0…400 V. La capacité de fuite du réseau maximale admissible Ce est de 5 μF. Les composantes DC qui existent dans les réseaux AC n´ont aucune influence sur le comportement de réponse lorsqu´un courant de charge d´au moins DC 10 mA circule. Une tension d´alimentation séparée permet également la surveillance d'un réseau hors tension. Caractéristiques Surveillance de la résistance d'isolement pour réseaux AC / DC non mis à la terre Mesure de la tension de réseau (true r.m.s) avec détection de sous-tension / surtension Mesure des tensions DC réseau par rapport à la terre (L1+/PE et L2-/PE) Deux modes de fonctionnement : GEn et DC Adaptation automatique à la capacité de fuite du réseau jusqu'à 5 μF Temporisation au démarrage, temporisation de réponse et temporisation à la retombée réglables Deux domaines de valeurs de réponse réglables séparément de 5…200 kΩ (Alarm 1,Alarm 2) Les alarmes sont affichées via les LED (AL1, AL2), un écran et des relais d´alarme (K1, K2) Autotest automatique de l´appareil avec auto-surveillance des raccordements Mode de travail des relais commutable travail/repos Affichage numérique de la valeur mesurée via un écran LCD multifonctions Mémorisation de défauts activable
