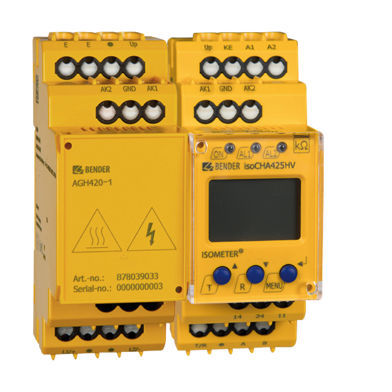

Contrôleur d'isolement DC ISOMETER® isoCHA425HV

RS485Modbus RTU

Commutable entre CCS (Combined Charging System) et CHAdeMO Tensions nominales jusqu'à 1000 V DC Détection des défauts d‘isolement symétriques et asymétriques Interface Modbus RTU séparée galvaniquement Affichage de l‘emplacement du défaut (DC+/DC-/symétrique) L'ISOMETER® isoCHA425HV associé à la platine d‘adaptation de tension AGH420-1/AGH421-1 surveille la résistance d’isolement RF pour les stations de recharge rapide DC selon la norme CHAdeMO ou selon le Combined Charging System (CCS) pour des plages de tension nominale de réseau situées entre 0 V et 1000 V DC. Pour satisfaire aux exigences des normes respectives, l'appareil doit être adapté aux conditions d'installation et d'utilisation sur site. Respectez les valeurs limites du domaine d'application mentionnées dans les caractéristiques techniques. Toute autre utilisation du système ne serait pas conforme à nos prescriptions. Caractéristiques Surveillance de la résistance d'isolement RF des stations de recharge DC selon la norme CHAdeMO ou selon le Combined Charging System (CCS) CHAdeMO (Mode CHd et CHA) : – Capacité de fuite maximale du réseau 1,6 μF par conducteur – Détection des défauts d'isolement dans une plage de tension de réseau allant de 50 V à 1000 V – Défaut d'isolement unipolaire RFU: RFU ≤ 100 kΩ: Temps de réponse ≤ 1 s, 100 kΩ 160 kΩ (200 kΩ): pas de détection (désactivation) (uniquement CHd) CCS (Mode dc) : – Détection des défauts d'isolement jusqu'à 2 MΩ – Capacité de fuite maximale du réseau Ce: 20 μF – Temps de réponse tan pour Ce ≤ 5 μF ou RF ≤ 100 kΩ : ≤ 10 s
