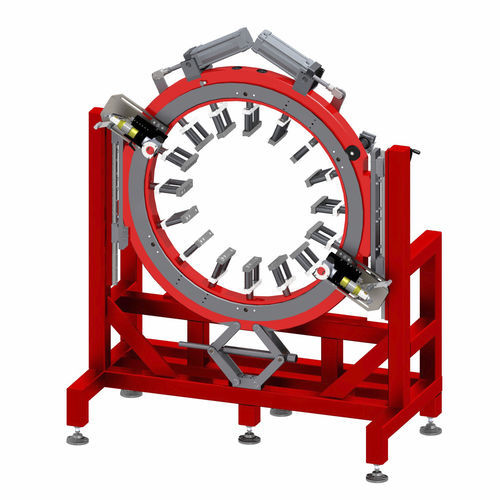

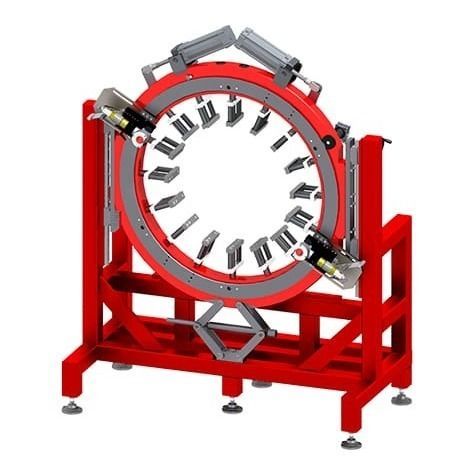

Coupe-tube en acier inoxydable CC1100

électriqueorbitalmonté sur banc

Présentation
La coupe orbitale AXXAIR CC1100 est conçue pour le sciage de tubes de très grand diamètre, couvrant des diamètres extérieurs de 711 à 1080 mm (28–42,52 in). Sa lame orbitale tourne de manière concentrique autour du tube pour réaliser des coupes perpendiculaires et de haute précision tout en préservant la circularité, même sur des parois épaisses. Adaptée aux aciers courants, aux inox et aux alliages spéciaux, elle assure des performances constantes sur les plus grands diamètres de tube.

Plage de diamètres
711 – 1080 mm / 28 – 42,52 in

Alimentation et entraînement
Versions pneumatique ou électrique avec moteurs 1200 W (110 V ou 220 V, 50–60 Hz pour la version électrique). Système de serrage concentrique en acier inoxydable avec mors inox pour éviter les déformations et prévenir la contamination. Contrôle avancé de la lame, rotation fluide et options d'automatisation pour améliorer la répétabilité, la sécurité et la productivité.

Avantages produit

• Serrage concentrique en acier inoxydable avec multiples points de contact pour élargir la plage de coupe et éviter la déformation du tube.
• Mors en acier inoxydable protégeant la surface du tube contre la contamination.
• Roue de rotation spécifique assurant une rotation fluide, prolongeant la durée de vie de la lame et améliorant la qualité de coupe; rotation et serrage automatiques en option.
• Levier de pénétration garantissant un engagement constant de la lame pour une coupe contrôlée, plus de sécurité et une durée de vie accrue de la lame.
• Court écart lame–mors réduisant les vibrations pour des coupes carrées sans bavure (perpendicularité < 0,25 mm / 0,01 in).

Table de spécifications (résumé)
Description | Moteur électrique | Pneumatique
Référence | Sur demande (table réglable en hauteur, banc de support et rotation automatique inclus) | Sur demande (table réglable en hauteur, banc de support et rotation automatique inclus)
Plage de diamètres | 28 – 42,52 in / 711,2 – 1080 mm | 28 – 42,52 in / 711,2 – 1080 mm
Capacité de coupe* | Jusqu'à 0,3 in / 8 mm | Jusqu'à 0,3 in / 8 mm
Vitesse de rotation de la lame | Machine fabriquée sur demande | Machine fabriquée sur demande
Puissance moteur électrique | Sur demande | Sur demande
Tension | 110 / 220 V | s/o
Fréquence | 50 – 60 Hz | s/o
Pression d'air de service | s/o | Sur demande
Rayonnement acoustique max. | 90 dB | 95 dB
Niveau de vibration | < 2.5 m/s2 | s/o
Poids unitaire | 1100 kg / 2425 lbs | 1100 kg / 2425 lbs
Dimensions machine | 2505 x 2030 x 950 mm (98.62 x 79.92 x 37.40 in) | 2505 x 2030 x 950 mm (98.62 x 79.92 x 37.40 in)
Dimensions emballage | 2655 x 2116 x 1152 mm (104.53 x 83.30 x 45.35 in) | 2655 x 2116 x 1152 mm (104.53 x 83.30 x 45.35 in)
Poids emballé | 1330 kg / 2932 lbs | 1330 kg / 2932 lbs
* Selon type de lame et matériau du tube

Caractéristiques / spécifications techniques

• Modèle : CC1100
• Marque : AXXAIR
• Plage de diamètres : 711 – 1080 mm (28 – 42,52 in)
• Capacité de coupe : jusqu'à 0,3 in / 8 mm (selon lame et matériau)
• Alimentation : électrique (1200 W) ou pneumatique
• Tension (électrique) : 110 / 220 V ; Fréquence : 50–60 Hz
• Système de serrage : serrage concentrique en acier inoxydable avec mors inox
• Options : rotation et serrage automatiques, table réglable en hauteur, banc de support
• Niveau acoustique : 90 dB (électrique) / 95 dB (pneumatique)
• Niveau de vibration (électrique) : < 2.5 m/s2
• Poids unitaire : 1100 kg (2425 lbs)
• Dimensions machine : 2505 x 2030 x 950 mm
• Dimensions emballage : 2655 x 2116 x 1152 mm
• Poids emballé : 1330 kg (2932 lbs)
