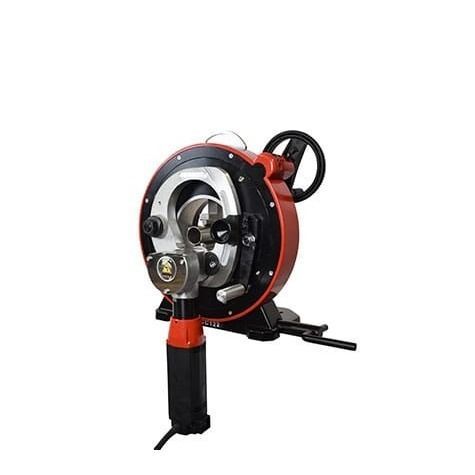

Coupe-tube en acier inoxydable CC122

électriqueorbitalportatif

Présentation
La CC122 est une machine de coupe orbitale polyvalente, conçue pour la préparation précise et efficace des tubes et conduits dans les applications industrielles. Elle réalise des coupes carrées et sans bavures sur acier, acier inoxydable et alliages spéciaux. Conception légère et ergonomique pour faciliter le transport et l'utilisation, construction durable pour des performances constantes.

PLAGE DE DIAMETRE DU TUBE
0.25 – 4.5" / 5 – 119 mm

Caractéristiques principales
La gamme AXXAIR CC (moteurs électriques standard ou haute vitesse, ou moteurs pneumatiques) intègre un serrage rapide des tubes et un processus de coupe fluide qui augmentent la productivité et garantissent une préparation correcte avant le soudage et les opérations en aval.

Avantages du produit

• Système de serrage concentrique en acier inoxydable avec de nombreux points de contact pour élargir la plage de coupe et éviter la déformation du tube.
• Mors en acier inoxydable protégeant le tube contre la contamination.
• Roue de rotation distinctive assurant une rotation régulière, réduisant les vibrations et prolongeant la durée de vie de la lame.
• Levier de pénétration engageant la lame pour une pénétration et une coupe constantes, améliorant la sécurité et la longévité de la lame.
• Court espace lame-mors réduisant les vibrations et améliorant la qualité de coupe.

Consommables & accessoires

• Lames de haute qualité pour coupes carrées sans bavures (< 0.25 mm / 0.01" de perpendicularité).
• Huile et pâte lubrifiantes.
• Bancs de support pour tubes longs.
• Système automatique de rotation et de serrage pour une répétabilité et une productivité accrues (option).
• Kits de conversion pour coupe, chanfreinage et opérations de soudage orbital (option).

Tableau des spécifications
Description : Moteur électrique standard | Moteur électrique rapide
Référence : 122FS15 / 122FS25 | 122FS19 / 122FS29
Plage de diamètres : 0.25 – 4.5" / 5 – 119 mm | 0.25 – 4.5" / 5 – 119 mm
Capacité de coupe* : Jusqu'à 0.6" / 15 mm | Jusqu'à 0.6" / 15 mm
Vitesse de rotation de la lame : 30 – 75 tr/min | 95 – 280 tr/min
Puissance moteur électrique : 1200 watt | 1200 watt
Tension : 110 ou 220 volt | 110 ou 220 volt
Fréquence : 50 / 60 hz | 50 / 60 hz
Pression d'air de service : s/o | s/o
Rayonnement acoustique max. : 90 dB | 90 dB
Niveau de vibration : < 2.5 m/s2 | < 2.5 m/s2
Poids unitaire : 44 kg / 97 lbs | 44 kg / 97 lbs
Dimensions machine : 17.44 x 21.29 x 11.96" / 443 x 541 x 304 mm | 17.44 x 21.29 x 11.96" / 443 x 541 x 304 mm
Dimensions emballage : 24.80 x 17.72 x 28.35" / 630 x 450 x 720 mm | 24.80 x 17.72 x 28.35" / 630 x 450 x 720 mm
Poids emballé : 136.7 lbs / 62 kg | 136.7 lbs / 62 kg
* Selon le type de lame et le matériau du tube

Caractéristiques techniques

• Modèle : CC122
• Fabricant : AXXAIR
• Plage de diamètres (extérieur) : 5 – 119 mm (0,25 – 4,5")
• Épaisseur de coupe maximale : jusqu'à 15 mm (0,6") selon lame et matériau
• Vitesse lame (standard) : 30–75 tr/min
• Vitesse lame (haute vitesse) : 95–280 tr/min
• Puissance moteur : 1200 W
• Tension : 110 ou 220 V ; Fréquence : 50/60 Hz
• Poids unitaire : 44 kg
• Dimensions machine : 443 x 541 x 304 mm
• Rayonnement acoustique max. : 90 dB
• Niveau de vibration : < 2.5 m/s2
• Variantes / références : 122FS15, 122FS25, 122FS19, 122FS29
