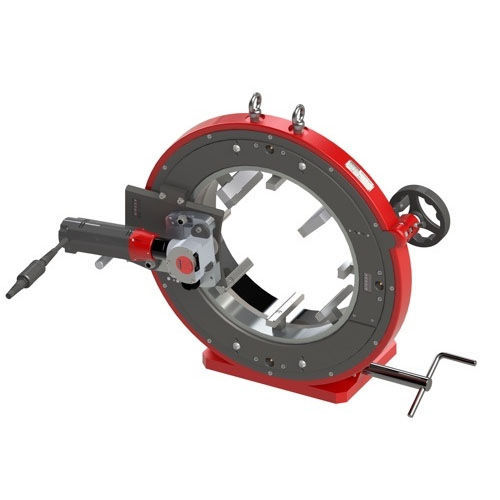

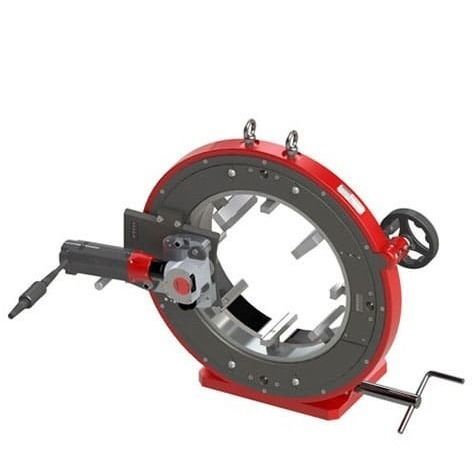

Coupe-tube en acier inoxydable CC421

électriqueorbitalmonté sur banc

Présentation
La CC421 est une machine de coupe orbitale conçue pour la coupe précise des tubes et conduites de 8,625" à 16" (212–422 mm). Grâce à une lame rotative se déplaçant concentriquement autour du tube, elle réalise des coupes perpendiculaires et sans bavures tout en préservant la circularité et en limitant les déformations. Adaptée à l'acier, à l'inox et aux alliages spéciaux, la CC421 offre des résultats reproductibles en environnement industriel.

Alimentation et conception
Disponible en motorisation électrique (standard ou haute vitesse) ou pneumatique. Les versions électriques utilisent un moteur de 1200 W (110/220 V, 50–60 Hz). Le système de serrage concentrique en acier inoxydable à multiples points de contact maintient le tube et protège contre la contamination. Une roue de rotation fluide, une courte distance lame‑mors et un levier de pénétration réduisent les vibrations, prolongent la durée de vie de la lame et améliorent la sécurité et la productivité.

Avantages produit

• Gamme AXXAIR CC avec motorisations électriques ou pneumatiques et serrage concentrique inox pour une grande précision de coupe et une réduction des déformations.
• Mors en acier inoxydable protégeant la surface du tube contre la contamination.
• Roue de rotation fluide augmentant la durée de vie de la lame et la qualité de coupe.
• Levier de pénétration garantissant un engagement régulier de la lame et une utilisation facilitée.
• Court écart lame‑mors réduisant les vibrations et améliorant la perpendicularité.

Consommables & accessoires

• Lames de scie de haute qualité pour coupes carrées sans bavures (< 0.4 mm / 0.015" de perpendicularité ; certaines lames < 0.25 mm / 0.01").
• Huile et pâte lubrifiantes pour l'usinage.
• Bancs de support pour tubes longs.

Tableau des spécifications techniques
Description | Moteur électrique standard | Moteur électrique rapide | Pneumatique
Réf. | 421FS15 / 421FS25 | 421FS19 / 421FS29 | 421PD
Plage de diamètres | 8.625 – 16" / 212 – 422 mm | 8.625 – 16" / 212 – 422 mm | 8.625 – 16" / 212 – 422 mm
Capacité de coupe* | Jusqu'à 0.6" / 15 mm | Jusqu'à 0.6" / 15 mm | Jusqu'à 0.6" / 15 mm
Vitesse de rotation de la lame | 30 – 75 tr/min | 95 – 280 tr/min | 60 – 110 tr/min
Puissance moteur électrique | 1200 W | 1200 W | s/o
Tension | 110 / 220 V | 110 / 220 V | s/o
Fréquence | 50 – 60 Hz | 50 – 60 Hz | s/o
Pression d'air | s/o | s/o | 43.5 – 87 psi / 3 – 6 bar
Rayonnement acoustique max. | 90 dB | 90 dB | 95 dB
Niveau de vibration | < 2.5 m/s2 | < 2.5 m/s2 | s/o
Poids unitaire | 195 kg / 429.9 lbs | 195 kg / 429.9 lbs | 195 kg / 429.9 lbs
Dimensions machine | 31.57 x 32.99 x 12.40" / 802 x 838 x 315 mm | 31.57 x 32.99 x 12.40" / 802 x 838 x 315 mm | 31.57 x 32.99 x 12.40" / 802 x 838 x 315 mm
Dimensions emballage | 23.62 x 40.16 x 44.88" / 600 x 1020 x 1140 mm | 23.62 x 40.16 x 44.88" / 600 x 1020 x 1140 mm | 23.62 x 40.16 x 44.88" / 600 x 1020 x 1140 mm
Poids emballé | 410 lbs / 186 kg | 410 lbs / 186 kg | 410 lbs / 186 kg
* Selon type de lame et matériau du tube

Caractéristiques techniques

• Modèle : CC421
• Plage de diamètres extérieurs : 8.625" – 16" (212 – 422 mm)
• Épaisseur max. de coupe : jusqu'à 0.6" / 15 mm (selon lame et matériau)
• Options de motorisation : électrique (standard ou rapide) et pneumatique
• Puissance moteur électrique : 1200 W
• Tension électrique : 110 / 220 V (50 – 60 Hz)
• Pression air (version pneumatique) : 43.5 – 87 psi / 3 – 6 bar
• Vitesses de lame : 30–75 rpm (électrique standard), 95–280 rpm (électrique rapide), 60–110 rpm (pneumatique)
• Poids : 195 kg / 429.9 lbs
• Dimensions machine (L x l x H) : 31.57 x 32.99 x 12.40" / 802 x 838 x 315 mm
• Dimensions emballage : 23.62 x 40.16 x 44.88" / 600 x 1020 x 1140 mm
• Poids emballé : 410 lbs / 186 kg
