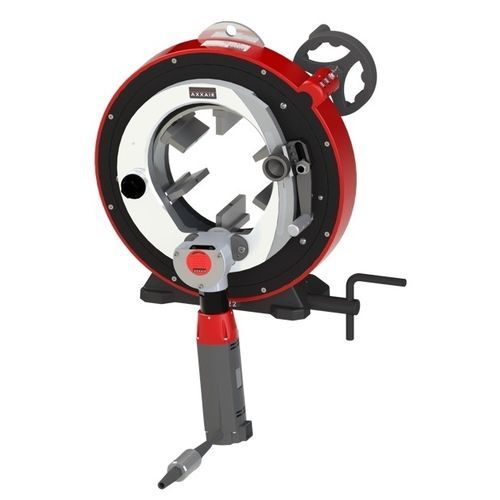

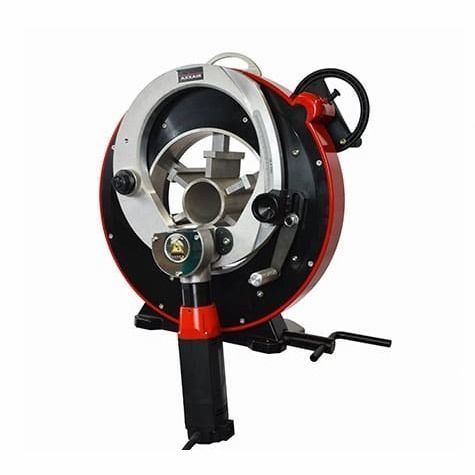

Coupe-tube en acier inoxydable CC222

électriqueorbitalmonté sur banc

Description
La CC222 est une machine de coupe orbitale conçue pour la préparation précise des tubes et tuyaux en milieu industriel. Elle réalise des coupes carrées sans bavure sur acier, acier inoxydable et alliages spéciaux. Son design privilégie la portabilité et une manipulation ergonomique tout en garantissant une qualité de coupe constante sur la plage de diamètres.

Avantages du produit

• Système de serrage concentrique en acier inoxydable avec nombreux points de contact, augmentant la plage de coupe et évitant la déformation du tube.
• Mors en acier inoxydable pour protéger les surfaces du tube contre la contamination.
• Roue de rotation spécifique pour une rotation fluide, améliorant la durée de vie de la lame et la qualité de coupe.
• Levier de pénétration pour un engagement contrôlé et constant de la lame, améliorant la sécurité et la longévité de la lame.
• Court écart lame-mors réduisant les vibrations et améliorant la précision de coupe.

Consommables & accessoires

• Lames de scie haute qualité pour coupes carrées sans bavure (< 0,25 mm / 0.01" de perpendicularité).
• Huile et pâte lubrifiantes.
• Bancs de support pour tubes longs.
• Système automatique de rotation et de serrage pour une meilleure répétabilité et productivité.
• Kits de conversion pour trois opérations : coupe, chanfreinage et préparation à la soudure.

Tableau des spécifications (par version)
Description | Moteur électrique standard | Moteur électrique rapide | Pneumatique
Référence | 222FS15 / 222FS25 | 222FS19 / 222FS29 | 222PD
Plage de diamètres | 2.375 – 8.625 in / 55 – 228 mm | 2.375 – 8.625 in / 55 – 228 mm | 2.375 – 8.625 in / 55 – 228 mm
Capacité de coupe* | Jusqu'à 0.6 in / 15 mm | Jusqu'à 0.6 in / 15 mm | Jusqu'à 0.6 in / 15 mm
Vitesse de rotation de la lame | 30 – 75 tr/min | 95 – 280 tr/min | 60 – 110 tr/min
Puissance moteur électrique | 1200 W | 1200 W | s/o
Tension | 110 ou 220 V | 110 ou 220 V | s/o
Fréquence | 50 / 60 Hz | 50 / 60 Hz | s/o
Pression air | s/o | s/o | 43.5 – 87 psi / 3 – 6 bar
Rayonnement acoustique max. | 90 dB | 90 dB | 95 dB
Niveau de vibration | < 2.5 m/s2 | < 2.5 m/s2 | s/o
Poids unitaire | 59 kg / 130 lbs | 59 kg / 130 lbs | 59 kg / 130 lbs
Dimensions machine | 21.57 x 23.38 x 11.96 in / 548 x 594 x 304 mm | 21.57 x 23.38 x 11.96 in / 548 x 594 x 304 mm | 21.57 x 23.38 x 11.96 in / 548 x 594 x 304 mm
Dimensions emballage | 39.37 x 22.44 x 34.25 in / 1000 x 570 x 870 mm | 39.37 x 22.44 x 34.25 in / 1000 x 570 x 870 mm | 39.37 x 22.44 x 34.25 in / 1000 x 570 x 870 mm
Poids emballé | 192 lbs / 87 kg | 192 lbs / 87 kg | 192 lbs / 87 kg
*Selon le type de lame et le matériau du tube

Caractéristiques techniques

• Modèle : CC222
• Marque : AXXAIR
• Plage OD : 2.375 – 8.625 in / 55 – 228 mm
• Épaisseur de coupe max. : jusqu'à 0.6 in / 15 mm (selon lame et matériau)
• Options d'entraînement : électrique standard, électrique rapide, pneumatique
• Vitesse lame : 30–75 tr/min (standard), 95–280 tr/min (rapide), 60–110 tr/min (pneumatique)
• Puissance électrique : 1200 W (versions électriques)
• Tension / fréquence : 110/220 V — 50/60 Hz (versions électriques)
• Pression d'air (pneumatique) : 43.5–87 psi / 3–6 bar
• Niveau acoustique : jusqu'à 95 dB selon version
• Niveau de vibration : < 2.5 m/s2 (électrique)
• Poids unitaire : 59 kg / 130 lbs
• Dimensions machine : 548 x 594 x 304 mm
• Dimensions emballage : 1000 x 570 x 870 mm — Poids emballé : 87 kg / 192 lbs
