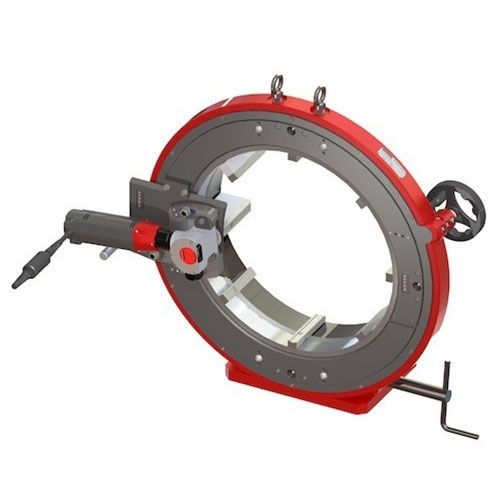

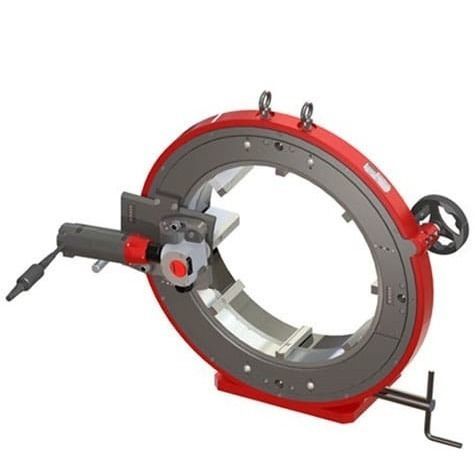

Coupe-tube en acier inoxydable CC521

électriqueorbitalmonté sur banc

Présentation
La CC521 est une machine de coupe orbitale destinée aux tubes et conduits de 12,75" à 20" (312–522 mm). La lame tourne de façon concentrique autour du tube pour réaliser des coupes perpendiculaires et sans bavure, même sur des parois jusqu'à 15 mm (0,6"). Disponible en versions pneumatique ou électrique 1200 W (110 V ou 220 V), elle convient aux aciers et alliages exotiques pour des applications industrielles exigeantes.

Avantages

• Système de serrage concentrique en acier inoxydable à multiples points de contact pour éviter la déformation et garantir la répétabilité de la coupe.
• Mâchoires inox protégeant la surface du tube contre la contamination.
• Roue de rotation assurant une rotation fluide, prolongeant la durée de vie de la lame et la qualité de coupe.
• Levier de pénétration pour un engagement constant de la lame, sécurité et longévité accrues de la lame.
• Court espace lame‑mâchoires réduisant les vibrations et améliorant la précision de coupe.

Consommables & accessoires

• Lames haute qualité pour coupes carrées sans bavure (< 0,4 mm / 0,015" de perpendicularité)
• Huile et pâte lubrifiantes
• Bancs de support pour tubes longs

Tableau des spécifications
Description | Moteur électrique standard | Moteur électrique rapide | Pneumatique
Référence | 521FS15 / 521FS19 | 521FS25 / 521FS29 | 521PD
Plage de diamètres | 12,75 – 20" / 312 – 522 mm | 12,75 – 20" / 312 – 522 mm | 12,75 – 20" / 312 – 522 mm
Capacité de coupe* | Jusqu'à 0,6" / 15 mm | Jusqu'à 0,6" / 15 mm | Jusqu'à 0,6" / 15 mm
Vitesse de rotation lame | 30 – 75 tr/min | 95 – 280 tr/min | 60 – 110 tr/min
Puissance moteur | 1200 W | 1200 W | s/o
Tension / Fréquence | 110 / 220 V — 50–60 Hz | 110 / 220 V — 50–60 Hz | s/o
Pression air (pneumatique) | s/o | s/o | 43.5 – 87 psi / 3 – 6 bar
Rayonnement acoustique max. | 90 dB | 90 dB | 95 dB
Niveau de vibration | < 2.5 m/s2 | < 2.5 m/s2 | s/o
Poids unitaire | 223 kg / 491.6 lbs | 223 kg / 491.6 lbs | 223 kg / 491.6 lbs
Dimensions machine | 35.62 x 35 x 12.40" / 905 x 889 x 315 mm | 35.62 x 35 x 12.40" / 905 x 889 x 315 mm | 35.62 x 35 x 12.40" / 905 x 889 x 315 mm
Dimensions emballage | 33.39 x 40.16 x 44.88" / 848 x 1020 x 1139 mm | 33.39 x 40.16 x 44.88" / 848 x 1020 x 1139 mm | 33.39 x 40.16 x 44.88" / 848 x 1020 x 1139 mm
Poids emballé | 492 lbs / 223 kg | 492 lbs / 223 kg | 492 lbs / 223 kg
*en fonction de la lame et du matériau

Caractéristiques / spécifications techniques

• Modèle : CC521
• Plage Ø extérieur : 12,75" – 20" (312 – 522 mm)
• Épaisseur de coupe : jusqu'à 0,6" / 15 mm (selon lame et matériau)
• Vitesses lame : 30–75 tr/min (élec. standard), 95–280 tr/min (élec. rapide), 60–110 tr/min (pneum.)
• Puissance moteur électrique : 1200 W
• Tension / fréquence : 110 / 220 V, 50–60 Hz (versions électriques)
• Pression air (pneumatique) : 43.5–87 psi / 3–6 bar
• Rayonnement acoustique : 90–95 dB
• Mâchoires inox multicontact, options rotation et serrage automatiques
