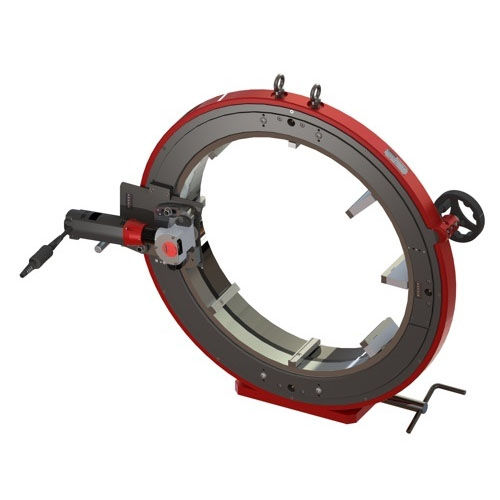

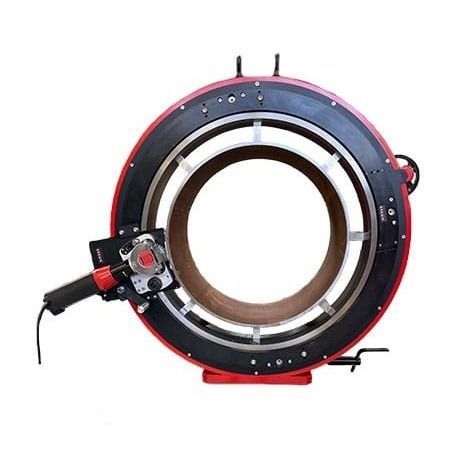

Coupe-tube en acier inoxydable CC721

électriqueorbitalmonté sur banc

Présentation
Conçue pour les applications sur tubes de grand diamètre, la CC721 est une machine de coupe orbitale couvrant les diamètres extérieurs de 18" à 28" (447–725 mm). Le procédé de coupe orbitale offre des coupes perpendiculaires et sans bavures tout en préservant la géométrie du tube, sans déformation due aux efforts de coupe. Compatible avec tous les aciers et alliages spéciaux. Disponible en versions électrique (standard ou rapide) ou pneumatique avec moteur 1200 W.

Caractéristiques principales

• Gamme de coupe orbitale : 18 – 28" / 447 – 725 mm
• Coupes carrées sans bavures avec faible écart de perpendicularité (< 0,25–0,4 mm selon la lame)
• Système de serrage concentrique en acier inoxydable avec de nombreux points de contact pour éviter la déformation
• Options moteur : électrique standard, électrique rapide, pneumatique (variantes électriques : 1200 W, 110/220 V)
• Roue de rotation à rotation fluide et conception à vibrations réduites pour augmenter la durée de vie de la lame et la qualité de coupe
• Levier de pénétration pour un engagement de lame contrôlé et constant, améliorant la sécurité et la durée de vie de la lame

Consommables & accessoires

• Lames de scie de haute qualité pour coupes carrées sans bavures (< 0,25–0,4 mm de perpendicularité selon la lame)
• Huile et pâte lubrifiantes
• Bancs et supports pour la manutention de tubes longs

Tableau des spécifications (par type de moteur)
Description : Moteur électrique standard | Moteur électrique rapide | Pneumatique
Référence : 721FS15 / 721FS25 | 721FS19 / 721FS29 | 721PD
Plage de diamètres : 18 – 28" / 447 – 725 mm | 18 – 28" / 447 – 725 mm | 18 – 28" / 447 – 725 mm
Capacité de coupe* : Jusqu'à 0.6" / 15 mm | Jusqu'à 0.6" / 15 mm | Jusqu'à 0.6" / 15 mm
Vitesse de rotation lame : 30 – 75 tr/min | 95 – 280 tr/min | 60 – 110 tr/min
Puissance moteur électrique : 1200 W | 1200 W | s/o
Tension : 110 / 220 V | 110 / 220 V | s/o
Fréquence : 50 – 60 Hz | 50 – 60 Hz | s/o
Pression d'air : s/o | s/o | 43.5 – 87 psi / 3 – 6 bar
Rayonnement acoustique max. : 90 dB | 90 dB | 95 dB
Niveau de vibration : < 2.5 m/s2 | < 2.5 m/s2 | s/o
Poids unitaire : 256 kg / 564.4 lbs (toutes variantes)
Dimensions machine : 1104 x 1077 x 315 mm (44.88 x 42.40 x 12.40")
Dimensions emballage : 648 x 1220 x 1340 mm (25.51 x 48.03 x 52.76")
Poids emballé : 256 kg / 564 lbs (toutes variantes)
* Selon le type de lame et le matériau du tube

Avantages du produit

• Le serrage concentrique en inox avec de nombreux points de contact améliore la stabilité et évite la déformation des tubes
• Les mors en acier inoxydable protègent la surface du tube contre la contamination
• La roue de rotation fluide réduit l'usure et prolonge la durée de vie des lames
• Le levier de pénétration assure un engagement de lame uniforme, prolongeant la durée de vie de la lame et améliorant la sécurité
• La courte distance lame–mors réduit les vibrations et améliore la qualité de coupe

Caractéristiques techniques

• Modèle : CC721
• Plage Ø tube : 18 – 28" / 447 – 725 mm
• Capacité de coupe max. : jusqu'à 0.6" / 15 mm (selon lame et matériau)
• Vitesses lame : 30–75 rpm (électrique standard) / 95–280 rpm (électrique rapide) / 60–110 rpm (pneumatique)
• Puissance moteur électrique : 1200 W (variantes électriques)
• Tension (électrique) : 110 / 220 V ; Fréquence : 50–60 Hz
• Pression d'air (pneumatique) : 43.5 – 87 psi / 3 – 6 bar
• Rayonnement acoustique : 90 dB (électrique) / 95 dB (pneumatique)
• Niveau de vibration : < 2.5 m/s2 (variantes électriques)
• Poids unitaire : 256 kg / 564.4 lbs
• Dimensions machine : 1104 x 1077 x 315 mm
• Dimensions emballage : 648 x 1220 x 1340 mm ; Poids emballage : 256 kg
