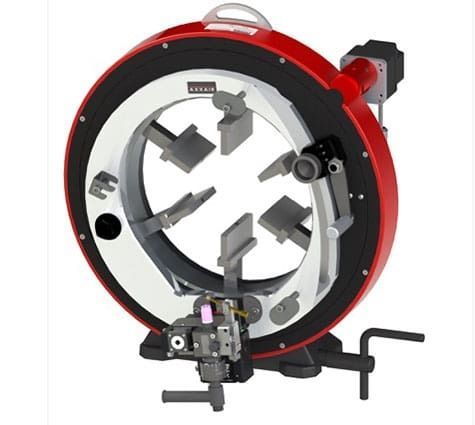

Machine de soudage orbital TIG SX322 AVC / OSC

automatiquepour grand diamètrepour tuyaux

Résumé
La SX322 AVC / OSC est une machine de soudage TIG orbitale conçue pour la préfabrication de tubes de grand diamètre où la répétabilité et l'intégrité des soudures sont indispensables. Le contrôle de la tension d'arc (AVC) et le système d'oscillation (OSC) garantissent des conditions d'arc stables, un positionnement précis de l'électrode et des soudures multipasses uniformes. L'unité est compatible avec les sources SAXX et peut être reconfigurée pour la coupe ou le chanfreinage orbitaux en atelier.

Caractéristiques principales

• Plage Ø tube : 141–328 mm (5,563–12,750 in)
• Épaisseur admissible : jusqu'à 12,7 mm (0,5 in)
• Refroidissement : par eau
• Fonctions : Soudage TIG orbital avec AVC / OSC ; reconfiguration rapide pour coupe et chanfreinage
• Balayage axial motorisé : ±10 mm (0,39 in)
• Diamètres d'électrode : 1,6 mm ou 2,4 mm (1/16" ou 3/32")

Avantages techniques

• Contrôle d'arc constant via l'AVC pour gérer automatiquement la distance électrode–tube
• OSC contrôlé pour des profils de cordon uniformes en multipasses
• Serrage concentrique réduisant la déformation et assurant l'alignement
• Mâchoires en acier inoxydable protégeant les surfaces internes
• Rotation orbitale automatique offrant une pénétration uniforme sur la circonférence
• Machine polyvalente pour soudage, coupe et chanfreinage avec changement rapide
• Compatible avec aciers courants et alliages spéciaux

Qu'est-ce que l'AVC/OSC ?
Contrôle motorisé de la tension d'arc (AVC)
L'AVC maintient une distance électrode–tube constante en ajustant automatiquement la tension d'arc pendant la soudure, indispensable pour les procédés TIG orbitaux multipasses afin d'éviter le contact avec le bain de fusion et d'assurer la répétabilité.

Applications typiques

• Si le mesurage mécanique du diamètre extérieur est à éviter : l'AVC n'exige aucun contact mécanique et offre un suivi plus précis et réactif que des rouleaux mécaniques.
• Lors du soudage avec fil d'apport et variation du taux de dépôt : l'AVC empêche la torche de toucher le bain de fusion pendant les passes successives.

Soudage TIG orbital avec AVC + OSC + fil
Le procédé mécanisé combine AVC, oscillation de la torche et apport de fil pour remplir des joints chanfreinés sur tubes à paroi épaisse (passe racine, corps, surfaçage) tout en assurant une fusion homogène et un dépôt uniforme autour du joint.

Caractéristiques / spécifications techniques

• Description : Système SX322 AVC / OSC
• Référence : SX322-NAOF
• Plage de diamètre : 141–328 mm (5,563–12,750 in)
• Facteur de marche 100% : 200 A
• Diamètre électrode : 1,6 ou 2,4 mm (1/16" ou 3/32")
• Refroidissement : eau
• Température maxi d'utilisation : 40 °C (104 °F)
• Émission acoustique maxi : < 70 dB
• Poids unitaire : 74 kg (163 lb)
