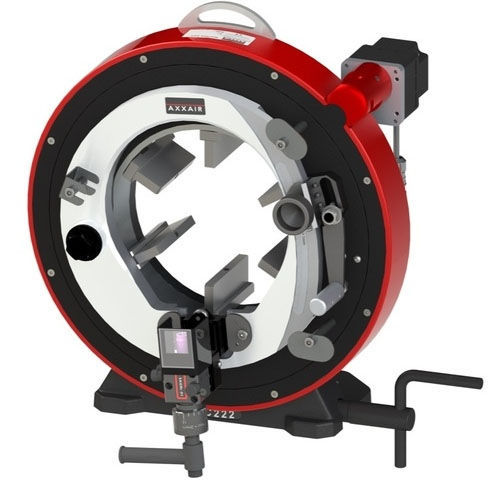

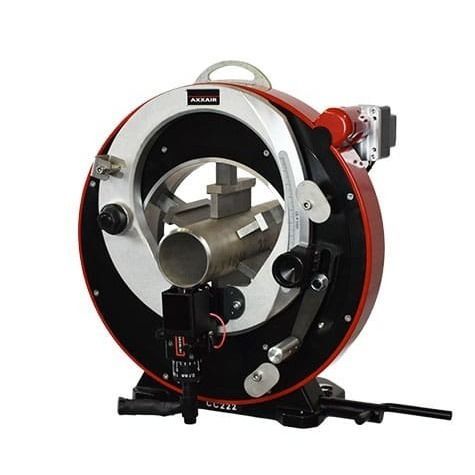

Machine de soudage orbital TIG SX222 series

automatiquepour tuyauxpour acier

Présentation
La machine de soudage TIG orbitale SX222 est conçue pour la préfabrication en atelier de tubes de diamètre moyen. Elle prend en charge les procédés fusion et fusion + fil et peut être convertie pour la coupe orbitale ou le chanfreinage à l'aide de kits de conversion. Adaptée aux aciers et aux alliages exotiques, elle est compatible avec les sources de puissance SAXX.

Données principales

• PLAGE DE DIAMÈTRE EXTÉRIEUR : 2.375–8.625" / 55–228 mm
• SYSTÈME DE REFROIDISSEMENT : Refroidi par air (SX222-A) ou par eau (SX222-E)
• FONCTIONS : Soudage TIG orbital par fusion ou fusion + fil

Détails produit
Le SX222 offre un soudage TIG orbital contrôlé avec positionnement axial précis de l'électrode et du tube, réglage micrométrique de l'écartement d'arc et suivi mécanique du diamètre extérieur pour maintenir une distance électrode-tube constante. Le serrage concentrique et les mors en acier inoxydable limitent la déformation et la contamination. Des kits de conversion rapides permettent d'effectuer des opérations de coupe et de chanfreinage en atelier.

Avantages produit

• Soudage TIG orbital par fusion ou fusion + fil pour des soudures répétables
• Réglage axial précis de l'électrode et du tube pour un alignement exact
• Réglage micrométrique de l'écartement d'arc sans outillage spécifique
• Suivi mécanique du diamètre extérieur pour compenser l'ovalisation et maintenir la distance électrode
• Système de serrage concentrique pour réduire la déformation des tubes
• Rotation orbitale automatique pour une pénétration uniforme et des résultats constants
• Mors en acier inoxydable pour prévenir la contamination des surfaces internes
• Compatible avec tous les aciers et alliages exotiques
• Alimentation par sources SAXX pour un soudage automatisé et contrôlé
• 1 machine – 3 applications : soudage, coupe et chanfreinage avec changement rapide
• Conçue pour la préfabrication en atelier afin de réduire le temps de soudage sur site et les risques d'installation

Tableau des spécifications (Refroidi par air vs Refroidi par eau)
DESCRIPTION | SX222 Refroidi par air | SX222 Refroidi par eau
Puissance | Refroidi par air | Refroidi par eau
Réf. | SX222-A | SX222-E
Plage de serrage des tubes | 2.375 – 8.625" / 55 – 228 mm | 2.375 – 8.625" / 55 – 228 mm
Facteur de marche 100% | 100 A | 200 A
Diamètre d'électrode | 1/16" ou 3/32" / 1,6 ou 2,4 mm | 1/16" ou 3/32" / 1,6 ou 2,4 mm
Système de refroidissement | Non | Oui
Température max. de fonctionnement | 40 °C / 104 °F | 40 °C / 104 °F
Rayonnement acoustique max. | < 70 dB | < 70 dB
Poids unitaire | 59 kg / 130 lbs | 59 kg / 130 lbs

Applications
Préfabrication en atelier de tubes de diamètre moyen pour les secteurs nécessitant des soudures haute pureté ou une protection anticorrosion ; adapté aux aciers et alliages exotiques et aux processus bénéficiant d'un soudage orbital TIG automatisé et répétable.

Caractéristiques techniques

• Modèle : SX222 (SX222-A = refroidi par air, SX222-E = refroidi par eau)
• Plage de diamètre extérieur : 2.375–8.625" / 55–228 mm
• Fonctions : Soudage TIG orbital par fusion ou fusion + fil ; convertible pour coupe et chanfreinage
• Facteur de marche 100% : 100 A (air) / 200 A (eau)
• Diamètre d'électrode : 1/16" ou 3/32" (1,6 ou 2,4 mm)
• Système de refroidissement : air ou eau selon modèle
• Température max. d'utilisation : 40 °C / 104 °F
• Rayonnement acoustique max. : < 70 dB
• Poids unitaire : 59 kg / 130 lbs
• Principales caractéristiques : positionnement axial électrode & tube, réglage micrométrique, suivi mécanique du diamètre, serrage concentrique, rotation orbitale automatique, mors inox
