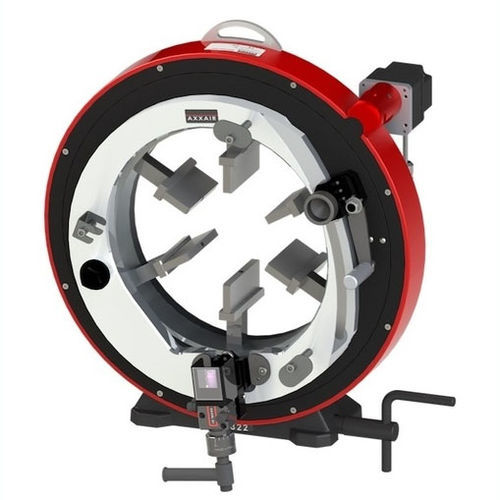

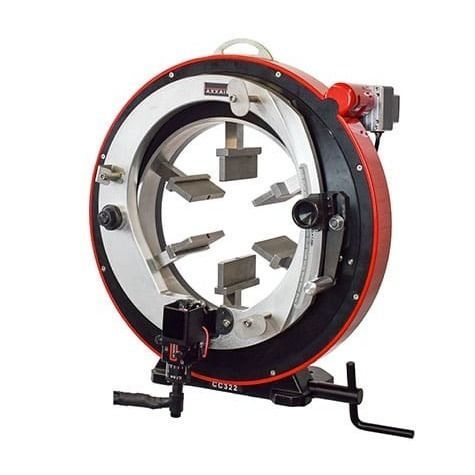

Machine de soudage orbital TIG SX322 series

automatiquepour tuyauxintégrée

Présentation
La SX322 est une machine de soudage orbitale pour préfabrication, destinée à la fabrication de tubes de grand diamètre nécessitant une géométrie d'assemblage reproductible et un profil de soudure contrôlé. Elle réalise le soudage TIG orbital par fusion ou fusion + fil sur aciers, aciers inoxydables et alliages exotiques, et est alimentée par les générateurs SAXX. Optimisée pour la préfabrication en atelier, la SX322 se reconfigure rapidement pour la coupe orbitale ou le chanfreinage afin de couvrir l'ensemble du flux de traitement des tubes.

Données clés

• PLAGE DE DIAMÈTRES EXTÉRIEURS : 5.563″–12.750″ (141–328 mm)
• REFROIDISSEMENT : Refroidissement par air (SX322-A) ou par eau (SX322-E)
• FONCTIONS : Soudage TIG orbital par fusion ou fusion + fil ; reconfigurable pour coupe orbitale et chanfreinage

Avantages du produit

• Soudage TIG orbital (fusion ou fusion + fil) pour des soudures reproductibles
• Réglage axial de l'électrode et du tube pour un alignement précis du joint
• Réglage micrométrique de l'écartement d'arc sans outillage spécial pour un contrôle fin
• Suivi mécanique du diamètre extérieur pour compenser l'ovalisation et maintenir la distance électrode-tube
• Système de serrage concentrique avec mors en acier inoxydable pour minimiser la déformation et la contamination
• Rotation orbitale automatique pour une pénétration et une apparence de soudure uniformes
• Capacité multiprocessus (soudage, coupe, chanfreinage) avec changement rapide via deux vis de réglage
• Compatibilité avec les générateurs SAXX pour des cycles de soudage automatisés
• Adaptée à la préfabrication en atelier pour réduire le temps de soudage sur site et les risques d'installation

Tableau des spécifications
DESCRIPTION — SX322 Refroidi par air — SX322 Refroidi par eau
Puissance — Refroidi par air — Refroidi par eau
Référence — SX322-A — SX322-E
Plage de serrage des tubes — 5,563 – 12,750" / 141 – 328 mm — 5,563 – 12,750" / 141 – 328 mm
Facteur de marche 100% — 100 A — 200 A
Diamètre de l'électrode — 1/16" ou 3/32" / 1,6 ou 2,4 mm — 1/16" ou 3/32" / 1,6 ou 2,4 mm
Système de refroidissement (intégré) — Non — Oui
Température max. de fonctionnement — 40 °C / 104 °F — 40 °C / 104 °F
Rayonnement acoustique max. — < 70 dB — < 70 dB
Poids unitaire — 73 kg / 161 lb — 73 kg / 161 lb

Caractéristiques / spécifications techniques

• Modèle : SX322
• Plage de diamètres de tube : 5.563″–12.750″ (141–328 mm)
• Options de refroidissement : air (SX322-A) ou eau (SX322-E)
• Fonctions : soudage TIG orbital par fusion ou fusion + fil ; reconfigurable pour coupe orbitale et chanfreinage
• Références : SX322-A (air), SX322-E (eau)
• Facteur de marche 100% : 100 A (air), 200 A (eau)
• Diamètre d'électrode : 1/16" ou 3/32" (1,6 mm ou 2,4 mm)
• Température max. d'utilisation : 40 °C / 104 °F
• Niveau acoustique : < 70 dB
• Poids unitaire : 73 kg
• Serrage concentrique et mors inox pour minimiser déformation et contamination
• Réglage micrométrique de l'écartement d'arc et réglage axial pour une tolérance de positionnement ±5 mm
• Suivi mécanique du diamètre extérieur pour maintenir la distance électrode-tube
