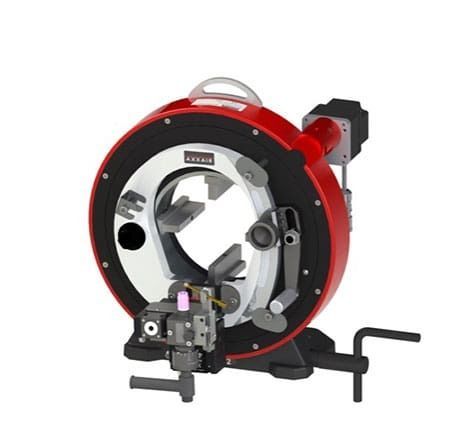

Machine de soudage orbital TIG SX172 AVC / OSC

automatiquepour tuyauxpour acier

Résumé
Le système de soudage orbital de préfabrication SX172 AVC/OSC est conçu pour l'assemblage de tubes constant et de qualité en ateliers contrôlés. Les fonctions AVC et OSC assurent une régulation précise de l'arc et un mouvement motorisé de l'électrode, adaptés aux tubes à paroi épaisse et aux applications de soudage multipasse. Intégré à la gamme SX alimentée par SAXX, le SX172 offre un flux de travail « 1 machine, 3 applications » et permet un changement rapide entre soudage, coupe et chanfreinage avec un temps de réglage réduit.

Données principales
PLAGE Ø TUBE : 0,625″–6,625″ (16–173 mm)
SYSTÈME DE REFROIDISSEMENT : Refroidi par eau
FONCTIONS : Soudage TIG orbital avec AVC / OSC

Avantages produit

• Soudage TIG orbital avec AVC / OSC pour un contrôle précis de l'arc et une qualité de soudure constante
• Contrôle de tension d'arc (AVC) maintenant automatiquement la distance électrode‑tube pendant le soudage
• Système d'oscillation (OSC) permettant un soudage multipasse contrôlé et des profils de cordon uniformes
• Convient aux tubes à paroi épaisse jusqu'à 12,7 mm (0,5″) pour des applications industrielles exigeantes
• Balayage axial motorisé ±10 mm (0,39″) pour un positionnement précis de l'électrode
• Système de serrage concentrique minimisant la déformation et garantissant un alignement précis
• Rotation orbitale automatique assurant une pénétration uniforme sur toute la circonférence
• Mâchoires en acier inoxydable évitant la contamination et protégeant les surfaces internes
• Compatible avec tous les aciers et alliages exotiques, y compris l'inox et les matériaux haute pureté
• Alimenté par SAXX pour une préfabrication automatisée et fiable
• 1 machine – 3 applications : soudage, coupe et chanfreinage avec changement rapide via deux vis de réglage
• Conçu pour la préfabrication en atelier réduisant le travail sur site et les remises en état

Spécifications (table)
DESCRIPTION : Système SX172 AVC / OSC
Référence : SX172-NAOF
Plage de diamètre : 0,625 – 6,625″ / 16 – 173 mm
Facteur de marche 100 % : 200 A
Diamètre électrode : 1/16″ ou 3/32″ / 1,6 ou 2,4 mm
Refroidissement : Oui (refroidi par eau)
Température max. de fonctionnement : 40 °C / 104 °F
Rayonnement acoustique max. : < 70 dB
Poids unitaire : 53 kg / 117 lbs

Caractéristiques / spécifications techniques

• Modèle : SX172 AVC / OSC
• Référence : SX172-NAOF
• Plage Ø tube : 16 – 173 mm (0,625″–6,625″)
• Courant (100 % facteur de marche) : 200 A
• Diamètres d'électrode : 1,6 mm (1/16″) ou 2,4 mm (3/32″)
• Refroidissement : Système par eau
• Température max. d'utilisation : 40 °C (104 °F)
• Niveau acoustique max. : < 70 dB
• Poids : 53 kg (117 lbs)
• Balayage axial motorisé (OSC) : ±10 mm (0,39″)
• Serrage concentrique et mâchoires inox pour limiter la déformation et la contamination
• Compatibilité matériaux : aciers, aciers inoxydables et alliages exotiques
• Supporte le soudage multipasse avec fil d'apport et AVC pour un contrôle constant de la hauteur d'arc
