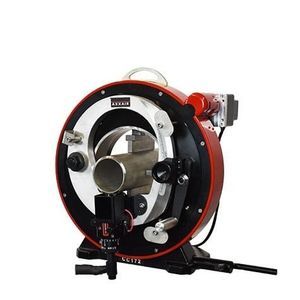

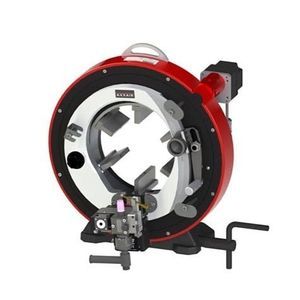

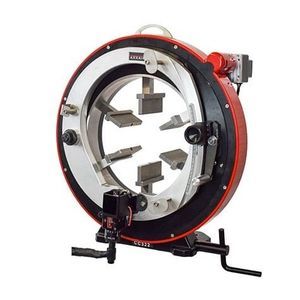

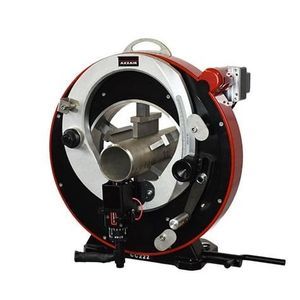

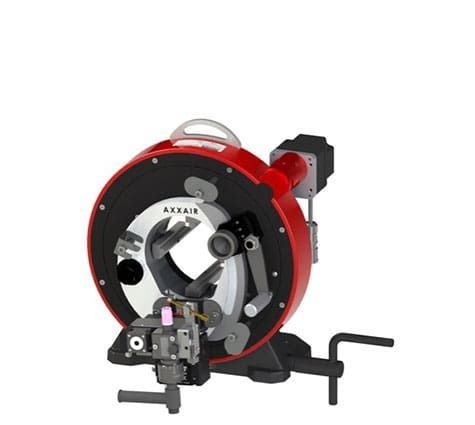

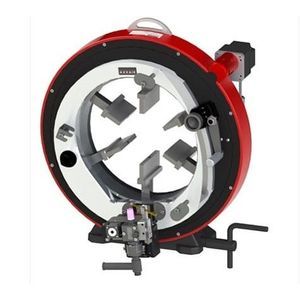

Machine de soudage orbital TIG SX122 AVC / OSC

automatiquepour tuyauxpour acier inoxydable

Présentation
La SX122 AVC / OSC est une machine de soudage TIG orbitale pour préfabrication conçue pour des soudures de haute précision et reproductibles sur assemblages de tubes. Le contrôle de la tension d'arc (AVC) et l'oscillation (OSC) stabilisent la longueur d'arc et permettent des soudures multipasses contrôlées sur aciers et alliages exotiques. Système prévu pour la préfabrication en atelier, compatible avec les sources SAXX-210 AVC/OSC et SAXX-300 AVC/OSC, réduisant le travail sur site et les erreurs d'installation.

Données clés

• DESCRIPTION : Système SX122 AVC / OSC
• Réf. : SX122-NAOF
• Plage Ø ext. : 0.5″–4.5″ / 12–119 mm
• Système de refroidissement : Refroidi par eau
• Fonctions : Soudage TIG orbital avec AVC / OSC

Avantages produit

• Soudage TIG orbital avec AVC / OSC pour un contrôle précis de l'arc et une qualité de cordon constante
• Contrôle de tension d'arc (AVC) maintenant automatiquement la distance électrode-tube
• Système d'oscillation (OSC) pour soudures multipasses contrôlées et profils de cordon uniformes
• Convient aux tubes épais jusqu'à 12,7 mm (0,5″) pour applications industrielles exigeantes
• Balayage axial motorisé ±10 mm (0,39″) pour positionnement précis de l'électrode
• Serrage concentrique minimisant la déformation et assurant l'alignement
• Rotation orbitale automatique pour pénétration uniforme sur toute la circonférence
• Mâchoires en acier inoxydable protégeant les surfaces internes et évitant la contamination
• Compatible avec aciers et alliages exotiques, y compris l'inox et matériaux haute pureté
• Alimenté par les sources SAXX (SAXX-210 AVC/OSC ou SAXX-300 AVC/OSC) pour préfabrication automatisée
• Multi-fonction : soudage, coupe et chanfreinage avec changement rapide via deux vis de réglage
• Conçu pour la préfabrication en atelier : réduit le travail sur site, le temps d'installation et les retouches

Qu'est-ce que l'AVC/OSC ?
Contrôle motorisé de la tension d'arc : AVC
L'AVC ajuste automatiquement la tension d'arc pour maintenir une distance constante entre électrode et tube lors du soudage. Cette fonction est essentielle en soudage orbital TIG multipasse pour préserver la hauteur d'arc et éviter le contact avec le bain de fusion.

Les deux applications les plus courantes :

• Lorsque la mesure mécanique du diamètre extérieur n'est pas souhaitée : l'AVC assure un suivi sans contact plus précis et plus réactif qu'un système mécanique.
• Lors du soudage avec fil d'apport et si la vitesse de dépôt sous l'électrode varie : l'AVC empêche l'électrode de toucher le bain de fusion.

Soudage TIG orbital avec AVC + OSC + fil
La soudure mécanisée multipasse combine AVC, oscillation de la torche et apport de fil pour remplir des joints chanfreinés sur tubes à paroi épaisse. Séquences typiques : racine, une ou plusieurs passes de remplissage et passe de coiffage. L'oscillation améliore l'efficacité de dépôt et la fusion uniforme de chaque côté du joint.

Vidéos
La vidéo produit montre la soudure TIG orbitale multipasse avec le dispositif AVC/OSC d'AXXAIR.

Spécifications techniques

• Modèle : Système SX122 AVC / OSC
• Réf. : SX122-NAOF
• Plage Ø ext. : 0.5 – 4.5″ / 12 – 119 mm
• Facteur de marche 100% : 200 A
• Diamètre d'électrode : 1/16″ ou 3/32″ (1,6 ou 2,4 mm)
• Refroidissement : Eau
• Température max d'utilisation : 40 °C / 104 °F
• Rayonnement acoustique max. : < 70 dB
• Poids unitaire : 46 kg / 101 lbs
• Balayage axial motorisé (OSC) : ±10 mm (0,39″)
• Serrage concentrique, rotation orbitale automatique, mâchoires inox
• Compatible avec aciers et alliages exotiques
