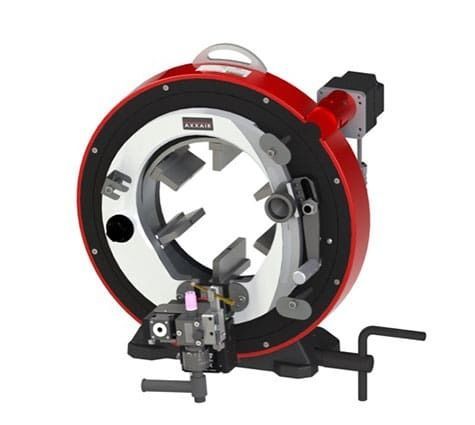

Machine de soudage orbital TIG SX222 AVC / OSC

automatiquepour tuyauxpour acier inoxydable

Présentation
La SX‑222 AVC/OSC est une machine de soudage TIG orbitale pour préfabrication, conçue pour la fabrication de tubes de diamètre moyen où la précision et la répétabilité du soudage sont essentielles. Équipée du contrôle de tension d'arc (AVC) et de l'oscillation (OSC), elle assure un arc stable, un positionnement précis de l'électrode et des soudures multipasses constantes, même sur des parois difficiles.

Caractéristiques principales
PLAGE DE DIAMÈTRES EXTÉRIEURS DE TUBE : 2.375–8.625" / 55–228 mm
SYSTÈME DE REFROIDISSEMENT : Refroidi par eau
FONCTIONS : Soudage TIG orbital avec AVC / OSC

Description
Alimentée par les sources de soudage SAXX (SAXX‑210 AVC/OSC ou SAXX‑300 AVC/OSC), la SX‑222 fournit une solution complète de soudage TIG orbital pour la préfabrication en atelier. Sa conception modulaire permet une conversion rapide en coupe orbitale ou chanfreinage, offrant flexibilité en production industrielle.

Avantages du produit

• Soudage TIG orbital avec AVC / OSC pour un contrôle précis de l'arc et une qualité de soudure répétable
• Contrôle de la tension d'arc (AVC) maintenant automatiquement une distance électrode‑tube constante pendant le soudage
• Système d'oscillation (OSC) permettant un soudage multipasse contrôlé et des profils de cordon uniformes
• Convient aux tubes à paroi épaisse jusqu'à 12,7 mm (0,5") pour applications industrielles exigeantes
• Balayage axial motorisé ±10 mm (0,39") pour un positionnement précis de l'électrode
• Système de serrage concentrique minimisant la déformation et assurant alignement précis
• Rotation orbitale automatique pour une pénétration uniforme sur toute la circonférence
• Mâchoires en acier inoxydable pour éviter la contamination et protéger les surfaces internes
• Compatible avec aciers et alliages exotiques, y compris inoxydable et matériaux haute pureté
• Alimentée par sources SAXX pour un soudage automatisé fiable
• 1 machine – 3 applications : soudage, coupage et chanfreinage avec changement rapide
• Conçue pour la préfabrication en atelier afin de réduire le travail sur site, le temps d'installation et les retouches

Qu'est‑ce que l'AVC/OSC ?
Contrôle motorisé de la tension d'arc : AVC
L'AVC surveille et ajuste la distance entre l'électrode et le tube en contrôlant la tension d'arc. Il maintient automatiquement la hauteur d'arc pendant le soudage, essentiel pour les procédés TIG orbital multipasses afin d'éviter le contact de la torche avec le bain de fusion.

Deux applications courantes

• Lorsque la mesure mécanique du diamètre extérieur n'est pas souhaitée : l'AVC fonctionne sans contact et son capteur est plus précis et réactif que le suivi mécanique.
• Lors du soudage avec fil d'apport et si la vitesse de dépôt sous l'électrode n'est pas parfaitement contrôlée : l'AVC empêche l'électrode de toucher le bain de fusion en maintenant la hauteur d'arc correcte.

Applications (AVC + OSC + fil)
Le soudage mécanisé multipasse combine AVC, oscillation de la torche et ajout de fil d'apport pour remplir des joints chanfreinés sur tubes à paroi épaisse. Le système prend en charge les passes racine, remplissage et finition avec une oscillation contrôlée pour une déposition efficace et une fusion homogène des deux côtés du joint.

Ressources
Brochure produit et manuel d'utilisation disponibles pour l'installation, l'exploitation et la maintenance (voir ressources sur la fiche produit).

Caractéristiques techniques

• DESCRIPTION : Système SX222 AVC / OSC
• Réf. : SX222-NAOF
• Dénomination : SX222
• Plage diamètres : 2.375 – 8.625" / 55 – 228 mm
• Facteur de marche 100% : 200 A
• Diamètre électrode : 1/16" ou 3/32" (1,6 ou 2,4 mm)
• Système de refroidissement : Refroidi par eau
• Température max. : 40 °C / 104 °F
• Rayonnement acoustique max. : < 70 dB
• Poids unitaire : 61 kg / 134 lbs
• Balayage axial motorisé (OSC) : ±10 mm (0,39")
• Convient pour épaisseurs de paroi jusqu'à 12,7 mm (0,5")
• Serrage concentrique et mâchoires inox
• Rotation orbitale automatique
• Compatible avec aciers et alliages spéciaux
