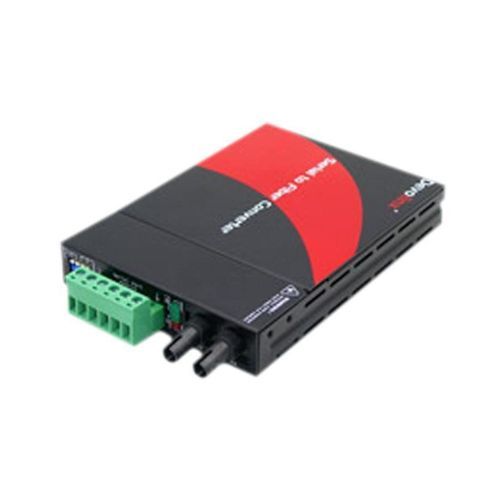

Convertisseur de protocole STF-300C-TM02

de communicationRS422/RS485RS-232

Aperçu du produit: Convertisseur RS-232/422/485 vers Fibre, Multi-Mode 2km, avec connecteur ST. Introduction Le STF-300C-TM02 offre une solution de convertisseur fibre pour étendre la distance de transmission RS-232 ou RS-422/RS-485 jusqu'à 2 km sur fibre multi-mode. Le convertisseur est équipé de plusieurs circuits d'interface, pour la connexion à RS-232, RS-423, ou RS-422/485/ (2 ou 4 fils). Le STF-300C-TM02 sécurise la transmission de données sur fibre résistante aux EMI à des vitesses allant jusqu'à 256kbps pour RS-232 ou jusqu'à 1024kbps pour RS-422/485. Caractéristiques - Étendre la transmission série de 2 km sur fibre - Interface de données sélectionnable pour RS-232/422/423/485/TTL - Sélectionnable pour RS-422/485 à deux ou quatre fils - Bloc terminal à vis enfichable pour un câblage RS-422/485 facile - Plug-n-play & taille compacte Contenu de l'emballage - STF-300C-TM02 - Guide de démarrage rapide - Adaptateur d'alimentation externe Accessoires optionnels - CBF-ST01ST-MD: Câble duplex multi-mode ST à ST de 1 mètre Spécifications techniques - Débit en bauds: RS-485 jusqu'à 1024kbps, RS-232 jusqu'à 256kbps - Signaux série: RS-485 2 fils, RS-485 4 fils, RS-232 + RTS/CTS 5 fils, RS-232 3 fils - Pull High/Low: Ajustement par interrupteur DIP - Taux de transfert: 31.104Mbps - Interface fibre: 1 port, fibre 100 BASE-FX (1 port, connecteur SC), Longueur d'onde: 1310nm, Distance de transmission: 2 km - Interface série: 1 port, RS-232/422/485 - Autre interface: Interrupteur d'interface série 4 PIN (interrupteur DIP), Indicateur LED: PWR, Données, Test, Lien fibre - Caractéristiques mécaniques: Boîtier: Métal, Montage: Table, Châssis, Dimensions (L × H × P): 85.6 × 122.6 × 20.0 mm (3.37 × 4.83 × 0.79 pouces), Poids: 0.66 lb (0.3 kg) - Exigences d'alimentation: Connexion d'alimentation: Prise DC, Tension d'entrée: 12V DC@1A, Consommation d'énergie du système: Max. 5 Watts - Limites environnementales: Température de fonctionnement: 0° à 50° C (32° à 122° F), Température de stockage: 0° à 70° C (32° à 158° F), Humidité relative ambiante: Jusqu'à 90% sans condensation - Approbations réglementaires: Certifications: FCC, CE; EMI: CE, FCC Part 15 Classe A; EMS: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8; MTBF: 257,063 heures; Vert: Conforme RoHS; Garantie: 5 ans
