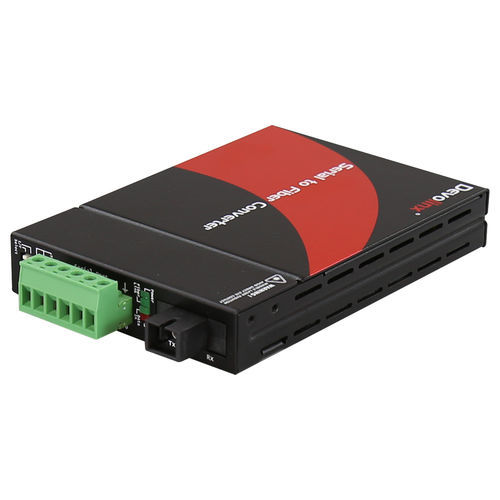

Convertisseur de protocole STF-300C-WB20

de communicationRS422/RS485RS-232

Aperçu du produit Convertisseur RS-232/422/485 vers Fibre, WDM-B 20km, TX1550nm - RX1310nm, avec connecteur SC. Introduction Le STF-300C-WB20 offre une solution de convertisseur fibre pour étendre la distance de transmission RS-232 ou RS-422/RS-485 jusqu'à 20 km sur fibre monomode (WDM). Le convertisseur est équipé de plusieurs circuits d'interface, pour la connexion à RS-232, RS-423, ou RS-422/485/ (2 ou 4 fils). Le STF-300C-WB20 sécurise la transmission de données sur fibre résistante aux EMI à des vitesses allant jusqu'à 256kbps pour RS-232 ou jusqu'à 1024kbps pour RS-422/485. Caractéristiques - Étendre la transmission série de 20 km sur fibre à brin unique (WDM) - Interface de données sélectionnable pour RS-232/422/423/485/TTL - Sélectionnable pour RS-422/485 à deux ou quatre fils - Bloc terminal à vis enfichable pour un câblage RS-422/485 facile - Plug-n-play & taille compacte Contenu de l'emballage - STF-300C-WB20 - Guide de démarrage rapide - Adaptateur d'alimentation externe Accessoires optionnels - CBF-SC01SC-SS : Câble simplex monomode SC à SC de 1 mètre Spécifications techniques - Débit en bauds : RS-485 jusqu'à 1024kbps, RS-232 jusqu'à 256kbps - Signaux série : RS-485 2 fils, RS-485 4 fils, RS-232 + RTS/CTS 5 fils, RS-232 3 fils - Pull High/Low : Ajustement par interrupteur DIP - Taux de transfert : 31.104Mbps - Nombre de ports fibre : 1 port - Fibre 100 BASE-FX : 1 port (connecteur SC) - Longueur d'onde : TX1550nm - RX1310nm - Distance de transmission : 20 km - Nombre de ports série : 1 port - Interface série : RS-232/422/485 - Interrupteur DIP : Interrupteur d'interface série à 4 broches - Indicateur LED : PWR, Données, Test, Lien Fibre - Boîtier : Métal - Montage : Table, Châssis - Dimensions (L × H × P) : 85.6 × 122.6 × 20.0 mm (3.37 × 4.83 × 0.79 pouces) - Poids : 0.66 lb (0.3 kg) - Connexion d'alimentation : Prise DC - Tension d'entrée : 12V DC@1A - Consommation d'énergie du système : Max. 5 Watts - Température de fonctionnement : 0° à 50° C (32° à 122° F) - Température de stockage : 0° à 70° C (32° à 158° F) - Humidité relative ambiante : Jusqu'à 90% sans condensation - Certifications : FCC, CE - EMI : CE, FCC Part 15 Classe A - EMS : EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8 - MTBF : 257,063 heures - Écologique : Conforme RoHS - Garantie : 5 ans
