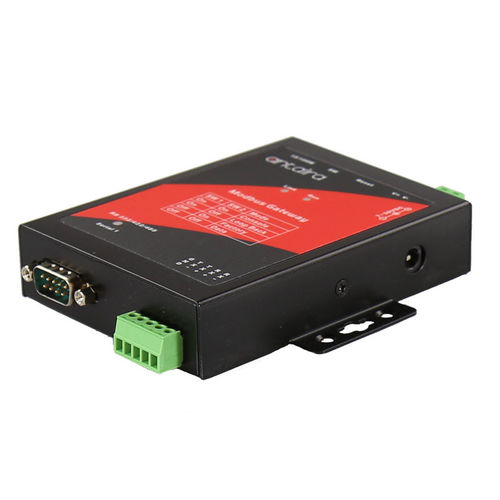

Passerelle de communication STM-501C

TCPsérieIP

La passerelle MODBUS STM-501C permet aux appareils MODBUS RTU/ASCII de fonctionner sur un réseau MODBUS TCP. Elle permet au maître ou à l'esclave MODBUS série de communiquer avec l'esclave ou le maître MODBUS TCP. Modbus TCP maîtres vers Modbus RTU/ASCII esclaves : Le STM-501C permet à plusieurs MODBUS TCP maîtres de communiquer avec un réseau MODBUS série. Comme un réseau série MODBUS ne peut traiter qu'une seule requête à la fois, les requêtes provenant de différents maîtres sont mises en pipeline et traitées une par une. Maître Modbus RTU/ASCII vers esclaves Modbus TCP : Lorsque le STM-501C fonctionne comme passerelle MODBUS RTU/ASCII maître vers MODBUS TCP esclave, il peut connecter jusqu'à 8 MODBUS TCP esclaves. Les utilisateurs peuvent spécifier une plage d'UID pour chaque esclave MODBUS TCP. Délai d'inactivité : Le STM-501C fournit un délai d'inactivité qui permet aux utilisateurs de spécifier une période de temps pour déconnecter la connexion TCP/IP s'il n'y a pas d'activité dans le réseau. Si la connexion n'est pas coupée, elle occupera un emplacement de connexion et empêchera toute nouvelle connexion. Outils de configuration : Un logiciel de gestion convivial permet de configurer facilement le STM-501C. Il peut rechercher tous les serveurs de périphériques série au sein d'un réseau local, indépendamment de son sous-réseau. Il peut également trouver un serveur de périphériques série avec une adresse IP spécifique sur un réseau étendu. Le STM-501C peut également être configuré par son port de console ou par connexion telnet. Le STM-501C dispose d'une interface web permettant à l'utilisateur de le configurer à l'aide d'un navigateur web.
