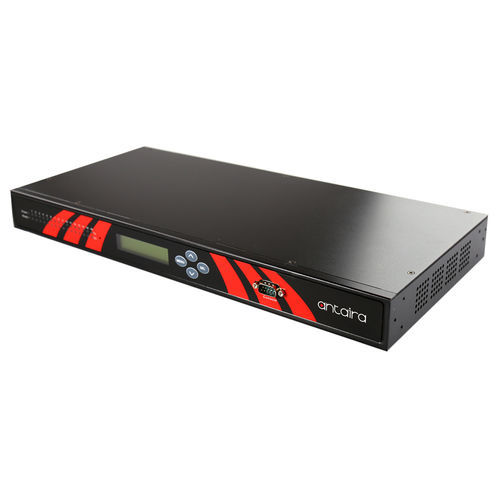

Serveur de périphérique série STE-716Bi

RS-485RJ45Ethernet

Aperçu du produit La série STE-716 est un rack 1U 19” industriel à 16 ports conçu comme un serveur de périphériques série RS232 ou RS422/485. Chaque unité est équipée de ports LAN doubles permettant aux utilisateurs de configurer un réseau en topologie en anneau pour des applications de redondance de données doubles. Elle prend également en charge une protection CEM élevée et une isolation optique de 2,5KV pour les modèles RS422/485. Elle est conçue pour supporter une large plage de températures de fonctionnement (-20° à 70°C) pour répondre à toute application environnementale industrielle. De nombreuses applications industrielles nécessitent encore des équipements série hérités tels que des automates programmables, des scanners de codes-barres, des panneaux d'affichage, des contrôleurs d'accès de sécurité, des contrôleurs CNC, et bien d'autres qui ne sont pas encore prêts pour un réseau TCP/IP. La série STE-716 d'Antaira est conçue pour transmettre des données bidirectionnelles entre un ou plusieurs appareils série et un réseau TCP/IP. De plus, les fonctionnalités avancées de réseau et de redondance de données permettent aux utilisateurs d'exécuter d'excellentes applications de gestion à distance. Caractéristiques - Conception de boîtier métallique monté en rack 1U 19” - Protection CEM industrielle élevée - 16 ports série RS422/485 - Ethernet intégré double 10/100Mbps pour applications : Ethernet en chaîne / Redondance de réseau / Réseau de redondance de données - Protection d'isolation 2,5KV - Débit de données série : 50~921,6Kbps - Prend en charge le mode COM virtuel, serveur/client TCP/UDP et mode tunnel - Configuration via console Web intégrée et utilitaires Windows - Entrée d'alimentation : 100~240VAC - Plage de température de fonctionnement étendue : -20° à 70° C (-4°F ~ 158°F) - Garantie de 5 ans Contenu de l'emballage - 1 × STE-716Bi - 1 × Cordon d'alimentation AC - Prise AC - 1 × Câble série RJ45 vers DB9 mâle - 4 × Patins en caoutchouc pour le dessous de l'appareil - 1 × Kit de montage en rack 19" - 1 × Guide d'installation matérielle - 1 × CD produit Accessoires optionnels - CB-RJ45-DB9F-90 : Câble série RJ45 vers DB9 femelle - 90cm - CB-RJ45-DB9M-90 : Câble série RJ45 vers DB9 mâle - 90cm Spécifications techniques - Normes IEEE : IEEE 802.3 Ethernet 10Base-T, IEEE 802.3u Ethernet rapide 100Base-TX - Type de traitement : Stocker et transférer - Protocole : IPv4, ICMP, TCP, UDP, Client DHCP, SNMP, HTTP, Telnet, RFC2217, NTP, DNS, SMTP, Syslog - Vitesse de transmission : 50~921,600 bps - Configuration : Console Web, Gestionnaire de série, Console série, Telnet - Redondance Ethernet : Oui - Support OS : Windows & Linux - Logiciel utilitaire : Oui - Mode COM virtuel : Oui - Taux de transfert : 50~921,600 bps - Nombre de ports Ethernet : 2 ports - 10/100 BASE-T(X) : 2 × 10/100 BASE-T(X) - Nombre de ports série : 16 ports - Interface série : RS-422/485 - Indicateur LED : Alimentation, Prêt, COM & LAN - Boîtier : Métal, protection IP30 - Montage : Rack 1U 19” - Dimensions (L × H × P) : 436 × 43,5 × 200 mm - Poids : 7,05 lbs (3,2 kg) - Connexion d'alimentation : Entrée AC ou DC TB3 - Tension d'entrée : 100V–240V AC (modèles AC), 24–48V DC (modèles DC) - Sortie relais : 24V DC, 1A résistif - Consommation d'énergie du système : 21W (modèles AC), 13W (modèles DC) - Protection contre l'inversion de polarité : Présente - Protection d'isolation : 2,5KV - ESD : 15KV - Température de fonctionnement : -20° à 70° C (-4° à 158° F) - Température de stockage : -40° à 85° C (-40° à 185° F) - Humidité relative ambiante : 5% à 95% sans condensation - Certifications : FCC, CE - EMI : EN 55022 : 2010, EN 55024 : 2010, FCC Part 15B, Classe A - EMS : IEC-610004-2 (ESD) Niveau 4, IEC-610004-3 (RS) Niveau 3, IEC-610004-4 (EFT) jusqu'au Niveau 4, IEC-610004-5 (Surge) jusqu'au Niveau 4, IEC-610004-6 (CS) Niveau 3, IEC-610004-8 (PFMF) Niveau 3, IEC-610004-11 - Tests de stabilité : Choc : IEC60068-2-27, Chute libre : IEC60068-2-32, Vibration : IEC60068-2-6 - Écologique : Conforme RoHS - Garantie : 5 ans
