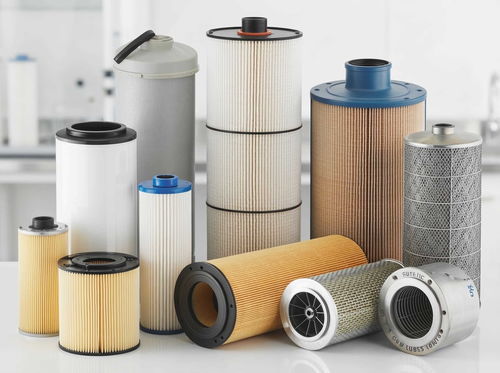

Cartouche filtrante à air

pour eau de processpour micro-filtrationpour nanofiltration

Présentation
Une gamme complète de cartouches d'eau de process et d'éléments de filtration d'air conçus pour les installations industrielles européennes. Couverture d'applications allant de la pré-filtration OI et du traitement de condensat de centrales électriques aux cartouches à membrane de qualité pharmaceutique et au dépoussiérage intensif. Grades de filtration disponibles de 0,1 à 150 microns. Produits fabriqués dans une installation certifiée ISO 9001.

Domaines d'application

• Osmose inverse et dessalement : pré-traitement et sécurité des membranes.
• Production d'énergie : polissage de condensat, eau d'appoint chaudière, circuits de refroidissement turbine.
• Pharmaceutique : eau stérile, pré-filtration WFI, filtration de solvants (matériaux conformes FDA).
• Agroalimentaire : filtration de vin, bière, sirop, produits laitiers et eau embouteillée.
• Sidérurgie et métallurgie : eau en circulation et dépoussiérage industriel.
• Ciment, mines, soudage et découpe : dépoussiérage intensif et extraction de fumées.

Types principaux de cartouches et caractéristiques

• Cartouches de profondeur PP soufflé en fusion : Filtration de profondeur économique pour pré-traitement et eau industrielle. Construction soudée par fusion sans adhésifs chimiques.
  • Diamètres externes (DE) : 63 mm et 110 mm.
  • Longueurs : 9,75", 10", 20", 30", 40", 50", 60".
  • Grades de filtration : 1, 3, 5, 10, 25, 50, 75, 100, 150 μm.
  • Construction : 100% polypropylène.
  • Température max de fonctionnement : 80°C.
  • Pression différentielle maximale : 2,0 Bar à 21°C.
• Cartouches bobinées : Fil de fibre textile enroulé sur squelettes poreux pour filtration de profondeur à densité progressive. Adaptées aux solvants chimiques, acides/bases et eaux pétrolières.
  • DE : 62 mm, DI : 28-30 mm.
  • Médias : PP, coton absorbant, fibre de verre.
  • Grades : 0,5, 1, 5, 10, 20, 30, 50, 75, 100 μm.
  • Compatibilité chimique avec acides et bases.
  • Option tige centrale en acier inoxydable pour organiques.
  • Température max fonctionnement (PP) : 60°C.
• Cartouches à membrane plissée microporeuse : Cartouches de précision pour applications pharmaceutiques, agroalimentaires, électroniques et chimiques nécessitant des grades absolus.
  • Médias : PP, PES, PTFE, Nylon 6, PVDF.
  • DE : 69 mm, longueurs : 10" à 40".
  • Grades : 0,1; 0,22; 0,45; 1; 3; 5; 10; 20; 50 μm.
  • Matériaux conformes aux exigences FDA.
  • Interfaces : filetée, 222-fin, 226-fin.
  • Différentiel maximal : 2,8 Bar à 65°C.
• Éléments filtrants de condensat pour centrales électriques : Fibres haute performance, lavables et réutilisables pour traitement du condensat. Conçus pour réduire le relargage et faciliter le rinçage répété.
• Cartouches haut débit — Séries L et K : Cartouches grand diamètre (152 mm / 6") pour pré-filtration OI, dessalement et traitements à grand volume.
  • Série L : squelette intérieur/extérieur, longueurs 20"-60".
  • Série K : joints toriques simple/double, capacité jusqu'à 70 m³/h.
  • Grades : 0,5; 1; 2; 3; 5; 10; 20; 40; 70; 100 μm.
  • Médias : PP et fibre de verre.
  • Joints disponibles : silicone, EPDM, Viton, nitrile.
  • Efficacité β ≥ 1000.
• Cartouches haut débit — Séries M et R : Capacités ultra-élevées pour usages municipaux, industriels à grande échelle et pétrochimiques.
  • Série M : DE 6,5" / 165 mm, jusqu'à 113 m³/h (500 GPM).
  • Série R : DE 6,75" / 171 mm, β > 1000.
  • Options de plissage radial et vertical (Série M).
  • Médias : polypropylène et fibre de verre.
  • Longueurs disponibles : 20", 40", 60".
• Cartouches de dépoussiérage et filtration d'air : Gamme couvrant cartouches cellulose, polyester, éléments admission pour turbines à gaz et sacs filtrants plissés haute performance.
  • Cartouches de dépoussiérage en cellulose : Modèles LF/Z3266, LF/Z3275, LF/Z3566, LF/Z3288, LF/Z3290. DE 324-352 mm, DI 213-241 mm. Temp. max : 65°C.
  • Cartouches de dépoussiérage en polyester : Modèles LF/P3266, LF/P3566, LF/P3275, LF/P3288, LF/P3290. Média polyester spun bond, revêtement optionnel membrane PTFE, traitements antistatiques et hydro/oléo-phobes. Efficacité > 99,99%. Temp. max : 120°C.
  • Cartouches d'admission d'air pour turbines à gaz : Formes cylindriques et coniques, interfaces standard et à verrouillage par rotation, médias polyester/cellulose et nanofibre. Surfaces filtrantes : 16,4 à 34,3 m².
  • Sacs filtrants plissés : Polyester spun bond (LF-P1/P2 jusqu'à 135°C), polyester antistatique (LF-D1/D2 jusqu'à 135°C), polyester + PTFE (LF-F1/F2), nanofibre haute température (LF-N1/N2 jusqu'à 190°C). Surfaces filtrantes : 2,3 à 4,6 m².

Caractéristiques / Spécifications techniques

• Plage de filtration (eau) : 0,1 à 150 μm.
• Capacité haut débit : jusqu'à 113 m³/h par cartouche (Série M).
• Médias membrane (eau) : PP, PES, PTFE, Nylon 6, PVDF.
• Médias filtres de profondeur : PP soufflé en fusion, bobiné.
• Température de fonctionnement (cartouches membrane/plissées) : jusqu'à 82°C (PP plissé) ; membrane diff. max 2,8 Bar à 65°C.
• Plage de pH : 1 - 13 (dépend du média).
• Médias cartouche dépoussiérage : cellulose, polyester, membrane PTFE.
• Efficacité filtration (air) : > 99,99% (polyester + PTFE).
• Température max (sacs filtrants) : jusqu'à 190°C (séries nanofibre haute température).
• Température max (cartouches polyester air) : 120°C.
• Surface filtrante turbines à gaz : 16,4 - 34,3 m².
• Surface filtrante sacs : 2,3 - 4,6 m².
• Comparaison DE séries haut débit : Série L = 6" (152 mm) ; Série K = 6" / 152 mm (3.5" ID) ; Série M = 6.5" / 165 mm ; Série R = 6.75" / 171 mm.
• Longueurs disponibles (haut débit & membranes) : 20", 40", 60" (certaines membranes 10" à 40").
• Max ΔP change-out (remplacement) : 2.4 - 2.5 Bar à 20°C.
• Joints cartouches eau : Silicone, EPDM, Viton, Buna-N.
• Interfaces membrane : 222-fin, 226-fin, filetée, DOE.
• Interfaces haut débit : joint torique simple, double, pressage plat.
• Embouts cartouches de dépoussiérage : acier électrozingué, ouvert/fermé.
• Connexion sac filtrant : bande à clip, ressort, bride plate.
• Configurations personnalisées : disponibles sur demande (adaptation médias, joints, longueurs et interfaces selon application).
