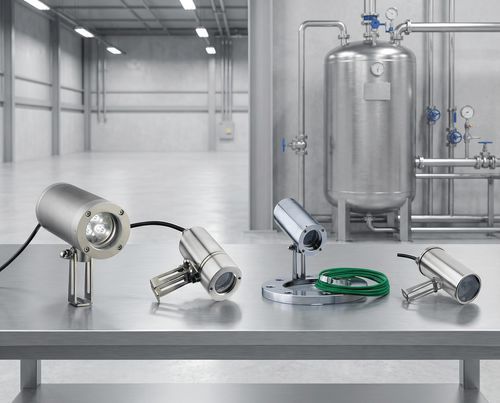

Caméra analogique

numériqueindustriellepour zones dangereuses

Présentation
Systèmes d'imagerie vidéo industrielle conçus pour l'observation continue 24/7 des réacteurs, cuves et récipients sous pression. Caméras certifiées ATEX et Ex d offrant des résolutions HD et 4K pour applications critiques en environnements dangereux, stériles ou corrosifs. Conçues pour intégration sur regards de visite et raccordements sanitaires afin de fournir des flux vidéo en temps réel vers les salles de contrôle pour supervision multi-cuves, documentation de process par lots et réponse rapide aux incidents.

Avantages

• Surveillance à distance 24/7 : élimine la nécessité d'approche physique pour vérifications visuelles.
• Conformité réglementaire : enregistrement vidéo horodaté pour documentation auditable (validation CIP/SIP, GMP).
• Supervision multi-cuves : affichages centralisés en salle de contrôle pour plusieurs équipements.
• Détection précoce des problèmes : observation en temps réel de mousse, séparation de phases, précipitation ou problèmes d'agitation.

Technologies et types disponibles

• Caméras Antidéflagrantes 4K UHD - Résolution 3840 × 2160 pixels (4K); certification ATEX Zones 1, 2, 21, 22; classification Gaz et Poussières IIC/IIIC; connectivité PoE; boîtier acier inoxydable 316L; IP68; fonctionnement -40°C à +80°C; interface navigateur web.
• Caméras Antidéflagrantes HD avec Zoom - Résolution 1920 × 1080 (Full HD); zoom optique 10× + zoom numérique 4×; certification ATEX Ex d; contrôle distant zoom/mise au point; capteur CMOS faible luminosité; boîtier Type K25; Ø 71 mm × L 140 mm; alimentation 12V DC avec transformateur.
• Caméras Antidéflagrantes à Objectif Fixe - Imagerie CCD compacte, objectif fixe optimisé pour surveillance continue; 480 lignes TV (0,4 MP); ATEX Zones 1,2,21,22; acier poli Type K55; compact 78 mm × 163 mm; montage support ou collier sanitaire.
• Caméras industrielles pour zones non dangereuses - Vidéo industrielle standard pour environnements non classés; capteur CCD 480 lignes TV; zoom optique 10× + numérique 4×; boîtier 316 poli; alimentation 24V; dimensions 74 mm × 130 mm; montage port de regard ou tri-clamp; adapté salles blanches pharmaceutiques.

Applications principales

• Surveillance de réactions : observation de la progression des réactions, changements de phase, formation de précipités et événements exothermiques sans échantillonnage manuel.
• Validation CIP/SIP : documentation vidéo de l'efficacité du nettoyage (couverture des boules de lavage, élimination des résidus, clarté du rinçage).
• Vérification de l'agitation : confirmation du fonctionnement des agitateurs, formation de vortex, suspension des particules et homogénéisation.
• Surveillance de niveau : observation visuelle du niveau en complément des transmetteurs électroniques et indicateurs magnétiques.
• Détection de mousse : identification précoce dans fermenteurs et évaporateurs pour actions préventives.
• Contrôles qualité produit : évaluation visuelle couleur, clarté, taille des particules, cristallisation et séparation de phases en cours de process.

Caractéristiques / Spécifications techniques
Performance d'imagerie :
Résolution 4K UHD — 3840 × 2160 pixels
Résolution Full HD — 1920 × 1080 pixels
Résolution standard — 480 lignes TV (0,4 MP)
Zoom optique — 10× (modèles zoom)
Zoom numérique — 4× (modèles zoom)
Fréquence d'image — 30 ips (modèles HD/4K)
Capteur faible luminosité — technologie CMOS
Sortie vidéo — Ethernet, analogique (selon modèle)

Construction & Environnement :
Boîtier — Acier inoxydable 316/316L
Finition — Électropoli (sanitaire)
Indice de protection — IP66 / IP67 / IP68
Température de fonctionnement — -40°C à +80°C
Tolérance humidité — 0-100% HR (scellé)
Résistance aux vibrations — IEC 60068-2-6
Objectif — Verre optique scellé
Poids — 2-5 kg (selon modèle)

Zone dangereuse & Certifications :
Directive ATEX — 2014/34/EU
Zones gaz — Zone 1, Zone 2
Zones poussière — Zone 21, Zone 22
Type de protection — Ex d (antidéflagrant)
Groupe gaz — IIC ; groupe poussière — IIIC
IECEx — Certification optionnelle
Classe température — T4 / T6 (selon modèle)

Caractéristiques / Spécifications techniques (résumé)

• Résolutions : 4K 3840×2160, Full HD 1920×1080, 480 lignes TV (0,4 MP)
• Zoom : jusqu'à 10× optique + 4× numérique (modèles zoom)
• Fréquence d'image : 30 ips (HD/4K)
• Boîtier : inox 316/316L, électropoli
• Indice IP : IP66 / IP67 / IP68
• Température de fonctionnement : -40°C à +80°C
• Zones ATEX : 1/2 et 21/22, Gaz IIC, Poussière IIIC, Ex d
• Alimentations : PoE (4K), 12V DC (Ex)
• Montage : support ou tri-clamp; ports DN50–DN150
• Interfaces : Ethernet/analogique; contrôle via navigateur ou VMS
