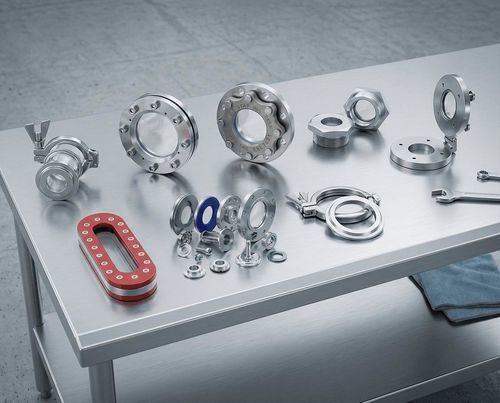

Hublot d'observation pour applications industrielles

de surveillancepour le videpour réseau basse pression

Aperçu
Assemblages de vitres d'observation et fenêtres de process pour l'industrie, conçus pour l'inspection et la surveillance dans des environnements sous haute pression, haute température et corrosifs. Permettent la vérification visuelle sécurisée et sans interruption des étapes de réaction, des niveaux de liquide, des séparations de phase et de l'efficacité de nettoyage sans ouverture des récipients.

Principaux points de performance

• Plages de température de -60°C à +600°C selon le type de verre
• Pressions nominales jusqu'à 400 bar pour les fenêtres de sécurité fusionnées
• Compatible service en vide complet ; essais hydrostatiques à 1,43× la pression de conception

Catégories de produits
Fenêtres de sécurité fusionnées
Vitre précontrainte mécaniquement avec fusion verre-métal pour résistance maximale à la pression et aux chocs.

• Verre borosilicaté fusionné sur acier inoxydable duplex
• Précontrainte en compression pour éviter la rupture en traction
• Résistance élevée au choc thermique et aux impacts
• Pressions conformes à DIN 7080
• Adaptées aux applications critiques haute pression

Assemblages soudés (Weld-On)
Intégration permanente sur cuve par brides soudées pour une installation compacte et robuste.

• Conception à profil bas pour espaces confinés
• Versions basse et haute pression disponibles
• Construction standard en acier inoxydable 316L
• Zones de vision circulaires et oblongues
• Options d'éclairage intégrées

Assemblages boulonnés (Bolt-On)
Systèmes à bride pour raccord standardisé et accès maintenance amovible.

• Compatibilité brides DIN et ANSI
• Remplacement du verre sur site
• Diamètres multiples (DN25–DN300)
• Choix de joints pour compatibilité chimique
• Adaptés aux réhabilitations (retrofit)

Fenêtres sanitaires à charnière
Hublots hygiéniques avec couvercles à ouverture rapide pour la pharmacie et l'agroalimentaire.

• Montage tri‑clamp conforme DIN 32676
• Surfaces électropolies (Ra ≤ 0,8 µm)
• Ouverture sans outil pour inspection
• Matériaux et joints conformes FDA
• Conceptions compatibles CIP/SIP

Fenêtres filetées
Fenêtres d'observation à vis compactes pour conduites, tés et orifices de petits récipients.

• Filetages NPT et BSP
• Installation peu encombrante
• Idéales pour canalisations et petits réservoirs
• Options verre fusionné ou conventionnel
• Remplacement rapide sur site

Fenêtres oblongues & rectangulaires
Configurations à surface d'observation étendue pour indication de niveau et surveillance à grande échelle.

• Optimales pour l'observation du niveau de liquide
• Orientation verticale disponible pour jaugeage
• Construction à plusieurs vitres renforcées
• Dimensions sur mesure sur demande
• Montage bride ou soudé

Caractéristiques techniques
Types de verre

• Verre silicaté (soda lime) : -20°C à +120°C
• Verre borosilicaté (Type 3.3) : -60°C à +300°C
• Borosilicate haute température : jusqu'à +450°C
• Verre quartz : jusqu'à +600°C
• Saphir (optionnel) : capacité très haute pression/température

Composants métalliques & finitions

• Standard : acier inoxydable 316L
• Duplex pour fenêtres fusionnées : 1.4462 / F51
• Alliages spéciaux disponibles : Hastelloy, Inconel, Titane
• Finition standard : 2B
• Finition sanitaire : électropolie Ra ≤ 0,8 µm

Paramètres de fonctionnement

• Service en vide : compatible vide complet
• Basse pression (standard) : jusqu'à 16 bar
• Haute pression (fusionné) : jusqu'à 400 bar
• Résistance au choc thermique : ΔT = 170 K (borosilicate)
• Essais pression : hydrostatique à 1,43× la pression de conception

Normes & conformité

• Équipements sous pression : PED 2014/68/EU
• Qualité du verre : DIN 7080 / DIN 7081
• Normes sanitaires : 3‑A, EHEDG
• Pharmaceutique : EU GMP, FDA CFR 21
• Certificats matériaux : EN 10204 3.1 / 3.2

Applications industrielles
Chimie, production pharmaceutique (observation stérile, conformité GMP), agroalimentaire (contrôle hygiénique des niveaux), pétrochimie & raffinage (processus hydrocarbonés haute pression), traitement des eaux, biotechnologie, chimie fine et énergies renouvelables.

Guide de sélection (résumé)

• Pression & température : opter pour fenêtres fusionnées au‑delà de 16 bar ou pour fortes variations ; choisir le verre selon la température
• Configuration de montage : soudé pour intégration permanente ; boulonné pour remplacement ; filetée pour raccords de tuyauterie ; tri‑clamp pour applications sanitaires
• Compatibilité du milieu : assortir verre, métal et joints au milieu process
• Surface d'observation & optique : fenêtres circulaires fusionnées pour surveillance de réaction ; oblongues/rectangulaires pour indication de niveau
• Hygiène & réglementation : électropolissage, tri‑clamp et conformité FDA/3‑A/EHEDG pour pharma/agro
• Zones dangereuses : préciser exigences ATEX/zone et options antidéflagrantes si nécessaire
