Manchon autobuté de bridage

à verrouillage rapideà couplage rapideen inox 304

Présentation
Systèmes de connexion hygiéniques Tri‑Clamp de précision pour les industries pharmaceutique, biotechnologique et agroalimentaire. Assemblages conformes DIN 32676, ASME BPE et 3‑A fournissant des joints stériles et étanches avec montage/démontage rapide pour opérations CIP/SIP. Surfaces de virole électropolies (Ra ≤ 0,8 µm) et compression par collier externe éliminent les crevasses et assurent une nettoyabilité complète tout en respectant les exigences EU GMP et FDA en conception hygiénique.

Avantages clés

• Connexion/déconnexion rapide : opération sans outil permettant le démontage en quelques secondes pour validation du nettoyage, maintenance ou reconfiguration sans outillage spécialisé.
• Conception hygiénique sans crevasses : surfaces électropolies (Ra ≤ 0,8 µm) sans zones mortes, filetages ni rainures de compression du joint.
• Intégrité d'étanchéité validée : compression contrôlée sur joints conformes FDA pour des joints fiables et étanches, validés pour pressions de procédé, cycles thermiques et produits de nettoyage agressifs.
• Conformité réglementaire et traçabilité : numéros de fournée et certificats matériaux EN 10204 3.1/3.2; conformité DIN 32676, ASME BPE, 3‑A Sanitary et EHEDG.

Types de produits et caractéristiques

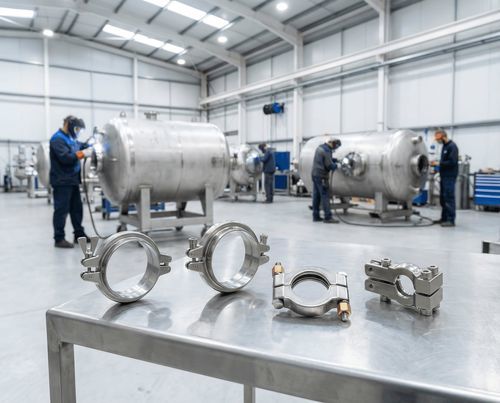

Colliers standard à double charnière
Colliers hygiéniques à boulon unique avec charnière double goupille pour compression uniforme du joint et étanchéité fiable en installations pharmaceutiques et agroalimentaires.

• Matériau : acier inoxydable 316/316L
• Tailles : DN15 à DN300 (1/2" à 12")
• Pression nominale : Jusqu'à 60 bar (870 psi)
• Température : Jusqu'à 232°C (450°F)
• Charnière double goupille pour force de serrage homogène
• Boulon unique avec écrou papillon ou écrou hexagonal
• Conforme DIN 32676 et 3‑A Sanitary; marquage CE standard

Colliers double boulon pour service intensif
Colliers sans charnière à fixation double boulon pour une meilleure répartition de la force de serrage sur gros diamètres.

• Matériau : acier inoxydable 316
• Tailles : DN150 à DN300 (6" à 12")
• Pression nominale : Jusqu'à 36 bar (522 psi)
• Température : 232°C (450°F) et supérieure
• Configuration double boulon (sans charnière)
• Options écrou papillon ou écrou hexagonal
• Optimisé pour tuyauterie grand diamètre

Colliers double boulon haute pression
Profils renforcés conçus pour applications haute pression nécessitant une force de serrage élevée sans charnière.

• Matériau : acier inoxydable 304
• Tailles : DN15 à DN150 (1/2" à 6")
• Pression nominale : Jusqu'à 100 bar (1450 psi)
• Température : 232°C (450°F) et supérieure
• Profil de section lourde; fixation double boulon
• Écrous hexagonaux inox ou laiton; conforme CE pour service sous pression

Colliers ASME pour récipients sous pression
Conçus selon ASME Section VIII Annexe 24 pour récipients sous pression, corps de filtres et équipements pharmaceutiques critiques haute pression.

• Matériau : 316 SS (traçabilité complète)
• Tailles : DN25 à DN300 (1" à 12")
• Pression nominale : Jusqu'à 171 bar (2480 psi)
• Configuration triple boulon avec charnière
• Conforme ASME Section VIII Annexe 24; documentation de traçabilité complète

Colliers premium anti‑grippage
Colliers en fonderie à la cire perdue avec traitements de surface spécialisés pour prévenir le grippage en cycles élevés.

• Fonderie (ASME SA‑351/SA‑351M)
• Décapage et passivation; traitement thermique selon ASME SA‑315
• Polissage en tonneau et calibrage hydraulique
• Évite le blocage des filetages; durée de vie prolongée en CIP automatisé

Colliers de sécurité et de verrouillage
Colliers conçus pour prévenir l'ouverture accidentelle avec écrou protégé et possibilité de cadenas pour conformité LOTO.

• Matériau : acier inoxydable 316
• Tailles : DN15 à DN300
• Porte de sécurité empêchant la libération du boulon; écrou protégé avec provision pour cadenas
• Empêche l'ouverture involontaire sous pression; conformité LOTO pour sécurité maintenance

Applications

• Industrie pharmaceutique : synthèse API, formulation stérile, bioréacteurs, réseaux de services propres et équipements GMP.
• Biotechnologie : systèmes mono‑usage, culture cellulaire, purification en aval, skids de chromatographie.
• Agroalimentaire : brasserie, transformation laitière, production de boissons, boucles CIP sanitaires.
• Cosmétiques et soins : préparation d'émulsions, lignes d'emplissage stériles, mélange de parfums.
• Chimie fine, nutraceutiques et R&D : systèmes pilotes et équipements de laboratoire nécessitant connexions nettoyables et traçables.

Spécifications techniques

• Matériau collier (standard) : 316/316L
• Matériau collier (HP) : 304
• Boulonnerie : boulons et écrous 316 SS
• Matériaux de joint : EPDM, Silicone, Viton, PTFE (options conformes FDA)
• Finition virole : Ra ≤ 0,8 µm (électropoli)
• Finition collier : poli ou satiné
• Charnière : double goupille (modèles standard)
• Traitement thermique : ASME SA‑315 (premium)
• Pression standard : Jusqu'à 60 bar; Haute pression : Jusqu'à 100 bar; Pression ASME : Jusqu'à 171 bar
• Plage température : −40°C à +400°C
• Service vide : compatible plein vide
• Cyclage thermique : validé SIP/CIP
• Cycles de connexion : 1000+ (modèles anti‑grippage)
• Intégrité d'étanchéité : testé à l'hélium
• Normes : DIN 32676 Série A; ASME BPE; 3‑A Sanitary; EHEDG; ISO 2852; ASME Sec. VIII App. 24
• Certificats matériaux : EN 10204 Type 3.1 / 3.2
• Conformité joints : FDA 21 CFR 177.1550 (le cas échéant)
• Tailles disponibles : DN15 (1/2") à DN300 (12"), courantes DN25–DN100 (1"–4"); sur demande
