Jauge de niveau d'huile

d'eaude liquidesmagnétique

Présentation
Systèmes de mesure de niveau non intrusifs utilisant la technologie de flotteur magnétique et des niveaux à glace blindés (reflex et transparents) pour une indication claire et sûre du niveau dans cuves, récipients sous pression, chaudières et équipements de process en environnements industriels exigeants.

Avantages clés

• Sécurité opérateur renforcée : chambres bypass étanches et construction blindée isolent l'opérateur des fluides de process à haute pression et température.
• Pas d'alimentation électrique nécessaire : technologies magnétiques et verre reflex fournissent une indication mécanique continue sans énergie électrique.
• Précision indépendante des propriétés optiques : lecture non affectée par la couleur, la turbidité ou l'éclairage ambiant.
• Entretien réduit : concept blindé et chambre bypass évitent le contact direct verre/process, limitant la fragilité et les interruptions d'exploitation.

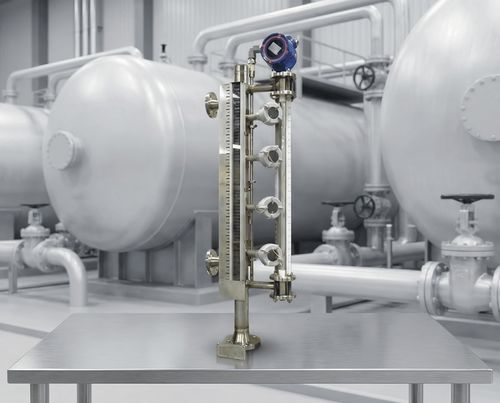

Indicateurs de niveau magnétiques
Systèmes à chambre bypass avec flotteur magnétique transmettant la position du niveau à travers une paroi non magnétique vers indicateurs externes (drapeau ou suiveur).

• Indication par drapeau ou suiveur magnétique
• Tuyau interne ou chambre bypass externe
• Matériaux : acier inoxydable, PVC, CPVC, options revêtues polymère
• Montage : brides ou fileté
• Plages de pression : 10–62 bar (150–900 psi)
• Tailles de raccordement : DN15 à DN80 (1/2" à 3")
• Graduations métriques et impériales
• Transmetteurs 4–20 mA en option

Niveaux à glace reflex
Assemblages blindés en verre plat utilisant du verre reflex prismatique qui affiche le liquide sombre et la vapeur argentée via réfraction lumineuse.

• Verre reflex prismatique en borosilicate
• Fort contraste interface liquide/vapeur, visible à distance
• Pas de rétroéclairage nécessaire
• Pressions jusqu'à 275 bar (4000 psi)
• Plage de température : -20°C à +400°C
• Corps en inox 316 ou acier carbone

Niveaux à glace transparents
Ensembles blindés double vitrage avec verre plat transparent des deux côtés de la chambre pour observation réelle de la couleur et de la clarté.

• Construction double vitrage transparent
• Visualisation réelle de la couleur du liquide et détection d'interface
• Protections mica ou PTFE optionnelles
• Pression maximale jusqu'à 414 bar (6000 psi)
• Température jusqu'à 427°C (800°F)
• Rétroéclairage optionnel pour meilleure visibilité
• Adapté aux milieux corrosifs et assemblages multi-sections

Niveaux vapeur haute pression
Niveaux reflex en borosilicate conformes ASME conçus pour le service vapeur où l'eau apparaît sombre et la vapeur blanche.

• Conforme ASME Section 1 PG.60
• Technologie prismatique reflex
• Pressions jusqu'à 207 bar (3000 psi)
• Revêtements et quincaillerie haute température
• Conception de chambre monobloc continue
• Illuminants optionnels (ambre / rouge-vert)

Principe de fonctionnement

• Configuration chambre bypass : une chambre verticale non magnétique en inox ou polymère est reliée au réservoir pour équilibrer le niveau avec le récipient principal.
• Flotteur à couplage magnétique : un flotteur interne muni d'aimants permanents suit la surface du liquide ; la gravité spécifique du flotteur est sélectionnée selon la densité du fluide pour assurer la flottabilité correcte.
• Couplage d'indication externe : les champs magnétiques traversent la paroi non magnétique de la chambre pour actionner indicateurs externes (drapeau / suiveur) affichant le niveau.
• Fonctionnement sûr en défaut : couplage mécanique sans énergie électrique, résistant aux vibrations et opérationnel en cas de coupure de courant.

Données techniques
Indicateurs de niveau magnétiques
Matériau chambre : 316/316L inox
Matériaux standpipe : SS, PVC, CPVC, PVDF revêtu
Matériaux flotteur : 316 SS, titane, PTFE
Types d'indicateur : drapeau, suiveur, échelle
Plage de pression : 10–62 bar (150–900 psi)
Plage de température : -40°C à +400°C
Montage : brides, NPT, BSP
Tailles raccord : DN15–DN80 (1/2"–3")

Niveaux reflex
Type verre : borosilicate (prisme)
Matériau corps : acier carbone / inox 316
Pression max (basse) : 69 bar @ 38°C (1000 psi)
Pression max (moyenne) : 138 bar @ 38°C (2000 psi)
Pression max (haute) : 275 bar @ 38°C (4000 psi)
Plage température : -20°C à +400°C
Raccords : NPT 1/2", 3/4"
Longueur d'observation : 127–1524 mm (5"–60")

Niveaux transparents
Type verre : borosilicate (plat)
Protecteurs : mica, PTFE (optionnel)
Pression max : 414 bar @ 38°C (6000 psi)
Température : jusqu'à 427°C (800°F)
Illumination : rétroéclairage optionnel
Applications : interface, milieux corrosifs
Conception chambre : monobloc continue
Matériau joint : sans amiante, graphite

Normes et conformité
PED 2014/68/EU; ASME B31.1 / B31.3; ASME Section 1 PG.60; Certificats matériaux EN 10204 3.1 / 3.2; Normes verre DIN 7080 / DIN 7081; Qualité soudage EN ISO 3834; Résistance corrosion NACE MR-0175/MR-0103.

Caractéristiques / spécifications

• Technologie : chambre bypass magnétique, verre reflex ou verre transparent blindé
• Matériaux principaux : inox 316/316L, acier carbone, borosilicate, PVC, CPVC, PVDF
• Flotteurs : 316 SS, titane ou PTFE selon compatibilité fluide
• Pressions : 10 bar à 414 bar suivant configuration (150–6000 psi)
• Températures : -40°C à +427°C selon type
• Raccordements : brides, NPT, BSP ; tailles DN15–DN80 (1/2"–3")
• Longueur observation : 127–1524 mm (5"–60") pour niveaux à glace
• Options : protections mica/PTFE, rétroéclairage, revêtements polymère, configurations multi-sections
• Indications : drapeaux bicolores, suiveurs, échelles ; sorties optionnelles 4–20 mA
