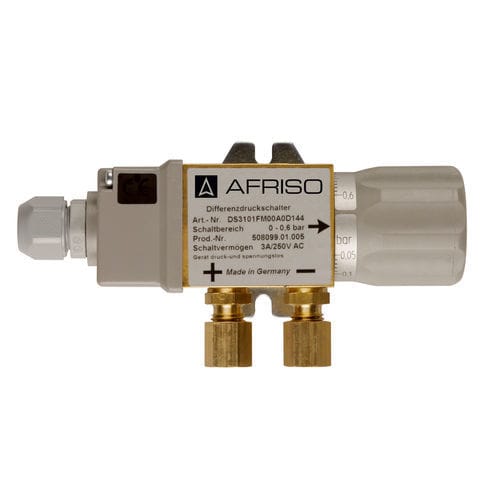

Pressostat à membrane DS 01

différentielde videG 1/8

Mouvement robuste de type diaphragme Convient pour les mesures de surpression, de vide et de pression différentielle Application Convient à tous les fluides pratiquement neutres tels que l'eau de process, l'eau de chauffage, les gaz neutres, les huiles. Convient à la régulation à deux points au moyen d'un point de commutation réglable en continu (entre 10 et 100 % de la plage de pression). Description Un mouvement robuste de type diaphragme sert de base à cette unité. Il convient aux mesures de surpression, de vide et de pression différentielle. L'unité utilise le même principe de fonctionnement pour les trois applications de mesure. La pression ou la pression différentielle applique une force d'un côté de la membrane. Cette force déplace le système de membrane et déplace le ressort de la plage de mesure. Un axe de commutation monté sur la membrane actionne un élément de commutation électrique. Le point de commutation est réglé à l'aide d'une roue graduée. Caractéristiques techniques Raccordement 2 x G⅛ femelle Chambre de pression Laiton Membrane NBR (Perbunan) Montage Support pour montage mural Raccordement électrique Presse-étoupe M16 x 1,5 Point de commutation 10-100 % de la plage de pression, entièrement réglable Contact Microrupteur, contact normalement ouvert Hystérésis de commutation Environ 2 % de la plage de pression Puissance du contact AC 250 V, 3 A, 500 VA
