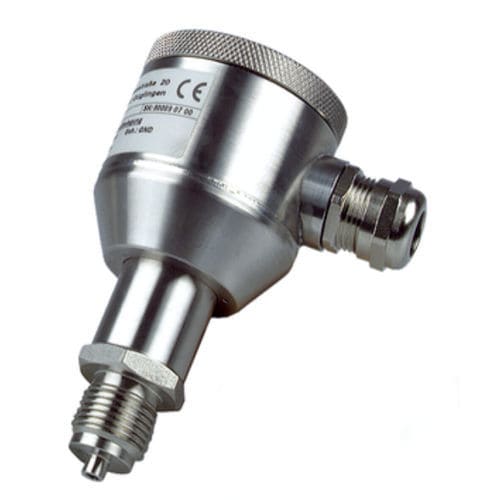

Transducteur de pression relative DMU 03

absolueà membraneanalogique

Pour les basses pressions Versions pour pression relative et pression absolue Excellente stabilité à long terme Version ATEX (en option) Option SIL 2 Application Pour la mesure électronique de la pression dans la construction de machines et d'installations ainsi que dans les applications de génie des procédés. Grâce à leur membrane affleurante, les capteurs de pression conviennent également aux fluides visqueux et très visqueux. Description Les capteurs de pression convertissent la pression physique en un signal électrique proportionnel à la pression. Le DMU 03 est équipé d'une cellule de mesure en silicium piézo-résistif remplie d'huile. L'unité DMU 03 a un niveau d'intégrité de sécurité SIL 2 (IEC 61508/61511). Caractéristiques techniques Précision de mesure Ecart par rapport à la courbe caractéristique selon IEC 60770 - étalonnage du point limite (non-linéarité, hystérésis, répétabilité) Plage de mesure Voir tableau de commande Caractéristiques dynamiques Temps de réponse : ≤ 10 ms Raccordement au processus G½B EN 837-1/7.3 G½B DIN 3852 type E M20 x 1,5 femelle Matériau Boîtier : Acier inoxydable 316 L Raccord de pression DMU 03 : Acier inoxydable 316 L DMU 03 VM : Acier inoxydable 316 L DMU 03 HD : Acier inoxydable 630 Membrane DMU 03 : Inox 316 L DMU 03 VM : Acier inoxydable 316 L DMU 03 HD : Acier inoxydable 630 Joint d'étanchéité : FKM (Viton) Liquide de transmission de pression Huile de silicone Charge RMax = [(UB - UBMin)/0,02 A] Ω Entrée de courant < 25 mA Protection électrique Résistant aux courts-circuits et protégé contre l'inversion de polarité Raccordement électrique Connecteur et boîte de jonction selon ISO 4400 (DIN 43650-A) Degré de protection IP 65 (EN 60529) Conformité CE Directive EMC 2014/30/EU Directive RoHS 2011/65/EU Directive sur les équipements sous pression 2014/68/EU
