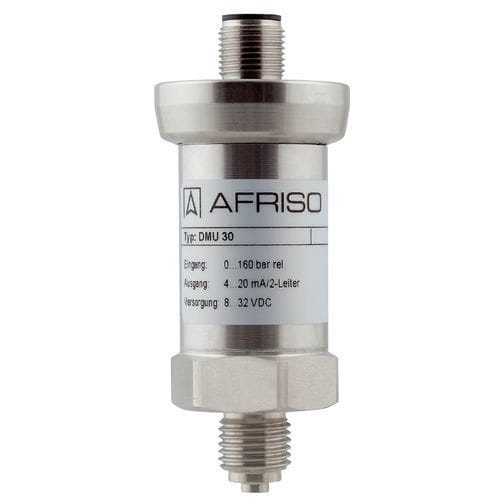

Transducteur de pression 4-20 mA DMU 30

2 filsconnecteur M1232 Vcc

Adapté aux surcharges élevées Insensible aux pics de pression Version Ex (en option) Application Pour la mesure électronique de la pression dans les machines et les installations utilisant des gaz techniques (par ex. oxygène, sans huile, sans graisse) et pour l'utilisation dans les applications de l'hydrogène. Description Les capteurs de pression convertissent la pression physique en un signal électrique proportionnel à la pression. Le DMU 30 est équipé d'une cellule de mesure soudée en acier inoxydable. Caractéristiques techniques Précision de mesure Ecart par rapport à la courbe caractéristique selon IEC 60770 - étalonnage du point limite (non-linéarité, hystérésis, répétabilité) Plage de mesure Voir tableau de commande Bande d'erreur de température ≤ ± 0,2 % FSO/10 K Dans la plage compensée -25/+85 °C Caractéristiques dynamiques Temps de réponse : ≤ 10 ms Raccordement au process G¼B (EN 837-1/7.3) G½B (EN 837-1/7.3) ¼-18 NPT Matériau Boîtier : Acier inoxydable 316 L Raccord de pression : Acier inoxydable 316 L Membrane : Acier inoxydable 316 L Joint d'étanchéité : Sans (soudé) Degré de propreté : Version sans huile ni graisse, selon ISO 15001 Particules résiduelles : Pas de particules > 100 µm (par rapport à 10 dm2) Graisse résiduelle : Teneur en graisse résiduelle < 0,2 mg/dm2 Tension d'alimentation Version standard : DC 8 - 32 V Version Ex : DC 10 - 28 V Signal de sortie 4-20 mA, 2 fils Charge RMax = [(UB - UBMin)/0,02 A] Ω Entrée de courant < 25 mA Protection électrique Résistant aux courts-circuits et protégé contre l'inversion de polarité Raccordement électrique M12 x 1, 4 broches, Sortie de câble avec câble PVC Degré de protection IP 67 (EN 60529) Conformité CE Directive EMC 2014/30/EU Directive RoHS 2011/65/EU Directive sur les équipements sous pression 2014/68/EU
