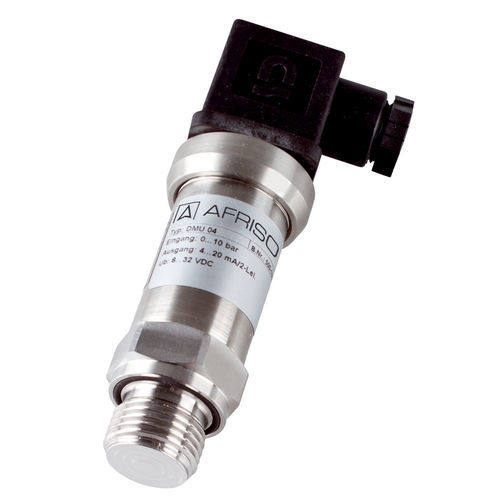

Transducteur de pression silicium DMU 04

4-20 mA2 filsG 1/2

DMU 04 CP/MR pour les processus hygiéniques Faible erreur de température Options : Ex, boîtier de terrain ou version haute température (jusqu'à 300 °C) et SIL 2 Application : Ex, boîtier de terrain ou version haute température (jusqu'à 300 °C) et SIL 2 Pour les applications nécessitant des raccordements, des matériaux ou des traitements hygiéniques, en particulier dans les domaines de la technologie alimentaire, de la pharmacie et de la biotechnologie. Description Les capteurs de pression convertissent la pression physique en un signal électrique proportionnel à la pression. Le DMU 4 est équipé d'une cellule de mesure en silicium piézo-résistif remplie d'huile. L'unité DMU 04 a un niveau d'intégrité de sécurité SIL 2 (IEC 61508/61511). Caractéristiques techniques Précision de mesure Ecart par rapport à la courbe caractéristique selon IEC 60770 - étalonnage du point limite (non-linéarité, hystérésis, répétabilité) Plage de mesure Voir tableau de commande Caractéristiques dynamiques Temps de réponse : ≤ 10 ms Raccordement au process G½B DIN 3852 type E avec membrane affleurante G1B DIN 3852 type E avec membrane affleurante Collier de serrage 1" ISO 2852 Raccord laitier conique DN 25 DIN 11851 Matériau Boîtier : Acier inoxydable 316 L Raccord de pression : Acier inoxydable 316 L Membrane : Acier inoxydable 316 L Tension d'alimentation DC 8 - 32 V Signal de sortie 2 fils, 4-20 mA Charge RMax = [(UB - UBMin)/0,02 A] Ω Entrée de courant < 25 mA Protection électrique Résistant aux courts-circuits et protégé contre l'inversion de polarité Raccordement électrique Connecteur et boîte de jonction selon ISO 4400 (DIN 43650-A) Degré de protection IP 65 (EN 60529) Conformité CE Directive EMC 2014/30/EU Directive RoHS 2011/65/EU Directive sur les équipements sous pression 2014/68/EU Options Autres connexions de processus Autres connexions électriques Boîtier de terrain (acier inoxydable 303) Version haute température jusqu'à 300 °C Plus grande précision
