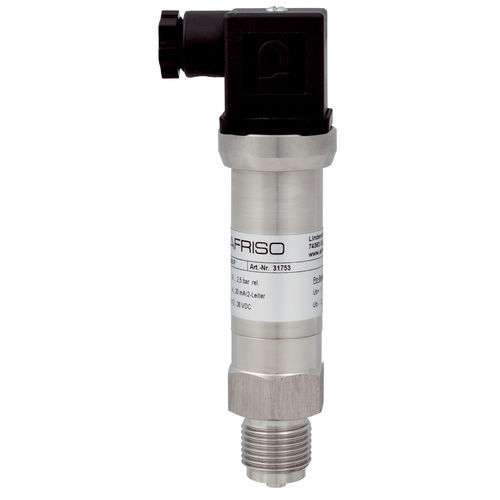

Transducteur de pression relative DMU 05 P

piézorésistifsilicium4-20 mA

Version de précision avec des performances de mesure exceptionnelles Pour les applications nécessitant une précision de mesure supérieure et une stabilité à long terme Options : Version ATEX ou interface RS 232 Application Pour la mesure électronique de la pression dans des applications nécessitant une grande précision de mesure et une stabilité à long terme, telles que l'ingénierie des procédés, le traitement de l'eau, les applications de laboratoire ainsi que les mesures de la consommation de gaz et de l'énergie thermique. Description Les capteurs de pression convertissent la pression physique en un signal électrique proportionnel à la pression. Le DMU 05 P est équipé d'une cellule de mesure en silicium piézo-résistif remplie d'huile. Les capteurs de pression intelligents DMU 05 P sont équipés d'une électronique d'amplification numérique (microprocesseur et convertisseur A/N 16 bits). Le DMU 05 P compense activement les écarts spécifiques au capteur (non-linéarité et erreur de température), ce qui permet d'obtenir des caractéristiques de mesure supérieures. Le DMU 05 P peut également être fourni avec une option numérique RS 485 Modbus RTU pour le réglage de l'offset, de la gamme et de l'amortissement. Caractéristiques techniques Précision de mesure Ecart par rapport à la courbe caractéristique selon IEC 60770 - étalonnage du point limite (non-linéarité, hystérésis, répétabilité) Plage de mesure Voir tableau de commande Caractéristiques dynamiques Temps de réponse : < 5 ms Raccordement au processus G½B EN 837-1/7.3 G½B DIN 3852 type E avec membrane en saillie Matériau Boîtier : Acier inoxydable 316 L Raccord de pression : Acier inoxydable 316 L Membrane : Acier inoxydable 316 L Joint d'étanchéité : FKM (Viton) Liquide de transmission de pression Huile de silicone Tension d'alimentation DC 12 - 36 V Signal de sortie 2 fils, 0/4-20 mA Charge RMax = [(UB - UBMin)/0,02 A] Ω Entrée de courant < 25 mA Protection électrique
