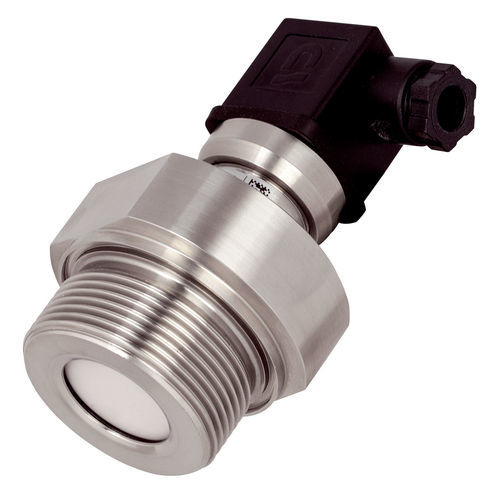

Transducteur de pression relative HydroFox® DMU 07

céramique4-20 mA2 fils

Membrane de rinçage Sans liquide de transmission Capteur céramique mécaniquement insensible Faible erreur de température Sécurité élevée contre les surpressions Application Pour la mesure électronique et continue du niveau des liquides et pour la mesure de la pression des liquides et des gaz dans la construction d'installations. Description Les capteurs de pression convertissent la pression physique en un signal électrique proportionnel à la pression. L'HydroFox® DMU 07 utilise une cellule de mesure capacitive en céramique. Options Précision de mesure Ecart par rapport à la courbe caractéristique selon IEC 60770 - étalonnage du point limite (non-linéarité, hystérésis, répétabilité) Plage de mesure Voir tableau de commande Bande d'erreur de température ≤ 0,1 % FSO/10 K Dans la plage compensée -20/+80 °C Caractéristiques dynamiques Temps de réponse : ≤ 200 ms Raccordement au process G1½B avec membrane affleurante Matériau Boîtier : Acier inoxydable 316 L Raccord de pression : Acier inoxydable 316 L Membrane : Céramique (Al2O3 96 %) Joint d'étanchéité : FKM (Viton) Tension d'alimentation DC 9 - 32 V Signal de sortie 2 fils, 4-20 mA Charge RMax = [(UB - UBMin)/0,02 A] Ω Entrée de courant < 21 mA Protection électrique Résistant aux courts-circuits et protégé contre l'inversion de polarité Raccordement électrique Connecteur et boîte de jonction selon ISO 4400 (DIN 43650-A) Degré de protection IP 65 (EN 60529) Conformité CE Directive EMC 2014/30/EU Directive RoHS 2011/65/EU Directive sur les équipements sous pression 2014/68/EU
