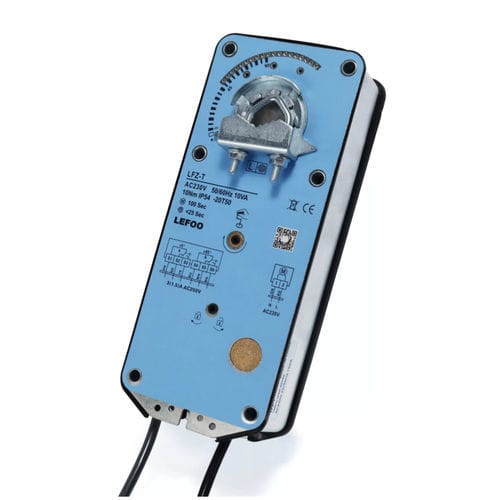

Actionneur de registre électrique LFZ-T series

manuelrotatifà fraction de tour

Aperçu
La série LFZ-T05 d'actionneurs électriques pour amortisseurs utilise des moteurs DC ou brushless importés pour fournir un couple nominal de 5 N·m (variantes 10 N·m et 15 N·m disponibles). Conçus pour les gaines et amortisseurs de ventilation des bâtiments, ces actionneurs assurent une commande électrique et une réinitialisation mécanique par ressort (fail‑safe) en cas de coupure de courant, et supportent plus de 30 000 cycles répétés.

Caractéristiques principales

• Couple nominal : 5 N·m (modèles 5/10/15 N·m disponibles).
• Type de moteur : moteur DC importé ou moteur brushless.
• Fonction : commande électrique avec réinitialisation mécanique par ressort en cas de coupure.
• Durabilité : > 30 000 cycles.
• Manœuvre manuelle et indication de position mécanique.
• Commande : signal ON‑OFF ; variantes avec interrupteurs auxiliaires (KF).
• Indice de protection : IP54 ; niveau sonore : moteur ≈46 dB, réarmement ressort ≈62 dB.
• Compatibilité arbre : longueur d'arbre >50 mm ; arbres ronds/carrés 10–20 mm / 10x10–16x16.
• Poids : <1,8 kg.

Paramètres techniques

• Tension nominale : AC24V 50/60Hz, DC24V ou AC100–240V 50/60Hz (selon modèle).
• Plage de tension : AC/DC 19,2–28,8 V / AC 85–265 V.
• Taille de câble : 0,5 mm².
• Indice des interrupteurs auxiliaires : 3 A, AC230 V (modèles KF : deux ensembles).
• Angle de rotation : max 95° (course réglable mécaniquement).
• Temps de course moteur : ≈70 s ; réinitialisation ressort <20 s.
• Température de service : -20 .. +50 °C ; stockage : -30 .. +80 °C.
• Humidité : jusqu'à 95 % HR, sans condensation.

Variantes de modèle

• LFZ-T0524-K / T1024-K / T1524-K — 5 N / 10 N / 15 N, 24 V, moteur ≈70 s ; réarmement ressort <20 s ; commande ON‑OFF.
• LFZ-T0524-KF / T1024-KF / T1524-KF — comme ci‑dessus avec deux interrupteurs auxiliaires.
• LFZ-T05230-K / T10230-K / T15230-K — 5 N / 10 N / 15 N, 230 V, moteur ≈70 s ; réarmement ressort <20 s ; commande ON‑OFF.
• LFZ-T05230-KF / T10230-KF / T15230-KF — comme ci‑dessus avec deux interrupteurs auxiliaires.

Dimensions

• Consulter les dessins de dimensions pour l'installation et le choix de l'arbre.
• Longueur d'arbre : >50 mm ; tailles : rond 10–20 mm ; 10x10 .. 16x16.
• Poids : <1,8 kg.

Documents

• Fiche technique PDF disponible (actionneur LFZ‑T à réinitialisation par ressort).
