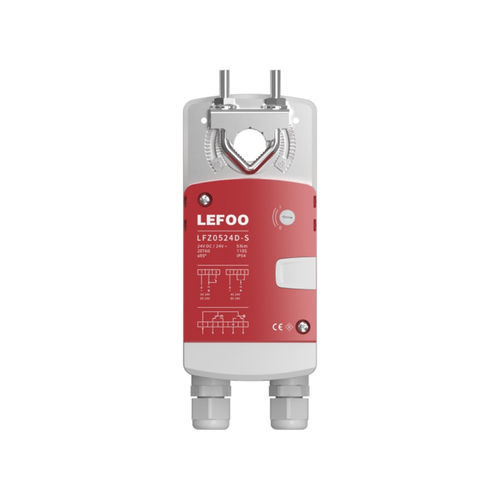

Actionneur de registre électrique LFZ05

motorisérotatifà fraction de tour

Présentation
Le modèle LFZ05 est un actionneur de registre à accouplement direct équipé d'un moteur brushless, conçu pour la commande des registres dans les systèmes CVC et de ventilation mécanique. Il accepte plusieurs modes de commande (On/Off, 2 points, 3 points, 0(2)-10 VDC, 0(4)-20 mA, RS485) et propose un faible niveau sonore, une longue durée de vie et un câblage simplifié grâce à une boite à bornes et un presse-étoupe étanche.

Applications

• Systèmes d'automatisation des bâtiments (CVC)
• Ventilation mécanique des bâtiments commerciaux
• Ventilation industrielle et traitement d'air
• Services publics et grandes installations

Caractéristiques principales

• Modèle : LFZ05
• Couple : 5 Nm
• Angle de rotation : ≤95°
• Temps de course (course complète) : 110 s
• Niveau sonore : ≤40 dB à 1 m
• Durée de vie : 100 000 cycles (course complète)
• Indice de protection : IP54
• Température de fonctionnement : -20 °C à 60 °C
• Température de stockage : -40 °C à 80 °C
• Humidité ambiante max. : 5%–95% sans condensation (EN 60730-1)

Paramètres électriques

• Tension nominale : AC/DC 24 V 50/60 Hz ; AC 100–240 V 50/60 Hz
• Plage de tension : AC/DC 19,2–28,8 V ; AC 85–264 V
• Consommation : en marche <4,5 W ; en maintien <1 W
• Classe électrique : Classe III (SELV) ou Classe II (double isolation)
• Signaux de commande : On/Off, 2 points, 3 points, 0(2)-10 VDC, 0(4)-20 mA, RS485
• Options de retour : aucun / 0(2)-10 VDC / 0(4)-20 mA / RS485
• Contact de retour : 2 × SPDT 250 V / 3 A
• Connexion électrique : bornier (14–22 AWG)

Mécanique et dimensions

• Montage à accouplement direct sur l'arbre du registre
• Longueur d'arbre requise : >50 mm
• Compatibilité arbre : Ø6–16 mm rond ou □8×8–12×12 mm carré
• Poids : 0,65 kg (type 24 V On/Off)
• Se référer aux dessins de cotes pour les mesures exactes

Installation et remarques

• Direction de rotation sélectionnable par interrupteur rotatif ; déverrouillage manuel par bouton pour positionnement manuel
• Respecter le câblage adapté au mode de commande choisi et la section de câble recommandée
• Important : pour les versions avec sortie RS485 alimentées en AC, utiliser une alimentation isolée
• Adapté aux installations CVC commerciales et industrielles légères ; vérifier les conditions environnementales avant installation
