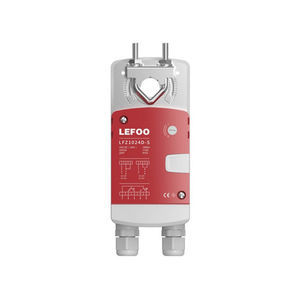

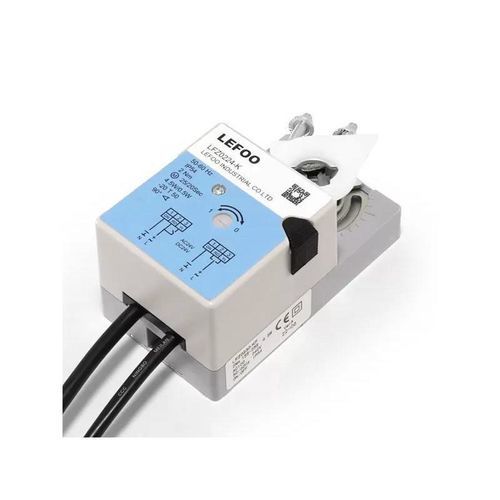

Actionneur de registre électrique LFZ series

motorisérotatif90°

Présentation
La série LFZ d'actionneurs rotatifs pour amortisseurs utilise un moteur CC importé ou un moteur sans balais et fournit un couple de 2 Nm à 40 Nm. Conçus pour le contrôle rotatif direct des systèmes d'air et des systèmes d'eau, ils acceptent le contrôle ON-OFF ou analogique 0(2)-10V / 0(4)-20mA avec retour de signal courant/tension convertible. Montable sur arbre carré, rond ou profilé. Fonction de débrayage pour manœuvre manuelle, protection contre les surcharges et indicateur de position intégrés. Indice de protection IP54.

Paramètres électriques
Tension nominale : AC24V 50/60Hz ; DC24V ; AC10…240V 50/60Hz
Plage de tension : AC/DC 19.2…28.8V / AC85…265V
Consommation : fonctionnement 4,5W ; veille 0,5W
Section de câble : 0,5 mm² ; bornier max : 2 mm²

Paramètres de fonction
Couples disponibles : 2 Nm, 4 Nm, 6 Nm, 8 Nm, 16 Nm, 24 Nm, 32 Nm, 40 Nm
Taille de volet indicatives : 2Nm → 0,3 m²; 4Nm → 0,5 m²; 6Nm → 0,8 m²; 8Nm → 1,2 m²; 16Nm → 2,5 m²; 24Nm → 3,7 m²; 32Nm → 5,2 m²
Direction de rotation : sélectionnable par DIP switch
Réglage manuel : après pression du bouton de désaccouplement du train d'engrenage
Angle nominal / maximum : 90° / 95°
Niveau sonore : 46 dBA (à 1 m)
Retour de position : indicateur d'angle fourni

Environnement de travail
Classe électrique : Classe III (basse tension de sécurité) & double isolation (II)
Indice de protection : IP54
Température de fonctionnement : -20℃ à +50℃
Température de stockage : -20℃ à +50℃
Essai température/humidité : 95% HR sans condensation / EN 60730-1

Dimensions & mécanique
Dimensions (L×W×H mm) : voir dessin dimensionnel disponible
Longueur minimale d'arbre requise : >50 mm
Poids : <1,3 kg

Modèles disponibles (résumé)

• LFZ0224/230-K/KF — Couple : 2 Nm ; Alimentation : 24V/230V ; Temps : 20–25 s ; Contrôle : ON-OFF ; Auxiliaire : un jeu
• LFZ0224/230-M/MF — 2 Nm ; 24V/230V ; 20–25 s ; 0(2)~10V / 0(4)~20mA ; un jeu
• LFZ0424/230-K/KF — 4 Nm ; 24V/230V ; 25–30 s ; ON-OFF ; deux jeux
• LFZ0424/230-M/MF — 4 Nm ; 24V/230V ; 25–30 s ; 0(2)~10V / 0(4)~20mA ; deux jeux
• LFZ0624/230-K/KF — 6 Nm ; 24V/230V ; 25–30 s ; ON-OFF ; deux jeux
• LFZ0624/230-M/MF — 6 Nm ; 24V/230V ; 25–30 s ; 0(2)~10V / 0(4)~20mA ; deux jeux
• LFZ0824/230-K/KF — 8 Nm ; 24V/230V ; 30–45 s ; ON-OFF ; deux jeux
• LFZ0824/230-M/MF — 8 Nm ; 24V/230V ; 30–45 s ; 0(2)~10V / 0(4)~20mA ; deux jeux
• LFZ1624/230-K/KF — 16 Nm ; 24V/230V ; 30–45 s ; ON-OFF ; deux jeux
• LFZ1624/230-M/MF — 16 Nm ; 24V/230V ; 30–45 s ; 0(2)~10V / 0(4)~20mA ; deux jeux
• LFZ2424/230-K/KF — 24 Nm ; 24V/230V ; 120–160 s ; ON-OFF ; deux jeux
• LFZ2424/230-M/MF — 24 Nm ; 24V/230V ; 120–160 s ; 0(2)~10V / 0(4)~20mA ; deux jeux
• LFZ3224/230-K/KF — 32 Nm ; 24V/230V ; 160–200 s ; ON-OFF ; deux jeux
• LFZ3224/230-M/MF — 32 Nm ; 24V/230V ; 160–200 s ; 0(2)~10V / 0(4)~20mA ; deux jeux
• LFZ4024/230-K/KF — 40 Nm ; 24V/230V ; 200–220 s ; ON-OFF ; deux jeux
• LFZ4024/230-M/MF — 40 Nm ; 24V/230V ; 200–220 s ; 0(2)~10V / 0(4)~20mA ; deux jeux

Documents / dessins
Fiche technique produit et certificat CE (LVD) disponibles en PDF sur demande.

Caractéristiques techniques

• Couple : 2–40 Nm
• Contrôle : ON-OFF ou 0(2)-10V / 0(4)-20mA (selon variantes)
• Alimentation : options 24V DC / 24V AC / 85–265V AC
• Consommation : 4,5W en fonctionnement ; 0,5W en veille
• Indice de protection : IP54
• Température de fonctionnement : -20℃ à +50℃
• Niveau sonore : ≈46 dBA (1 m)
• Réglage manuel : bouton de désaccouplement ; butée manuelle
• Angle de rotation : 90° nominal / 95° max
• Longueur minimale d'arbre : >50 mm ; Poids : <1,3 kg
