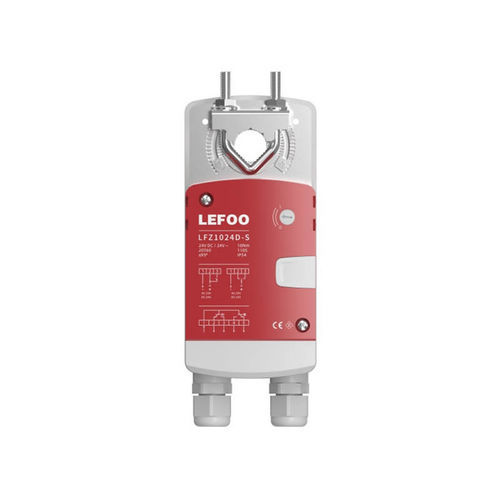

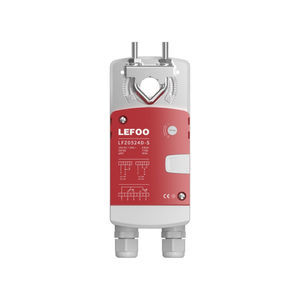

Actionneur de registre électrique LFZ10

motorisérotatifà fraction de tour

Vue d'ensemble
L'actionneur de registre LFZ10 utilise un moteur sans balais offrant une longue durée de vie, un faible niveau sonore et un fonctionnement fiable. Il prend en charge les commandes On/Off (2/3 points), 0(2)-10 VDC, 0(4)-20 mA et RS485. Le design à accouplement direct permet le montage directement sur l'arbre du registre. Une boîte à bornes amovible et un presse-étoupe étanche facilitent le câblage sur site. Convient pour entraîner des registres dans les systèmes CVC et d'automatisation du bâtiment pour bâtiments commerciaux, industriels et publics.

Caractéristiques principales

• Conçu pour entraîner des registres dans l'automatisation du bâtiment et les systèmes de ventilation mécanique (CVC)
• Design à accouplement direct pour montage direct sur des arbres de différents diamètres
• Bouton de manœuvre pour désengager l'engrenage et effectuer une remise manuelle en cas de coupure de courant
• Convient pour registres d'environ 1,5 m² maximum
• Boîte à bornes amovible et presse-étoupe étanche pour simplifier l'installation et le câblage

Spécifications techniques

• Série modèle : LFZ10
• Type de moteur : moteur sans balais
• Tension nominale : AC/DC 24 V 50/60 Hz ; AC 100–240 V 50/60 Hz
• Plage de tension : AC/DC 19,2–28,8 V ; AC 85–264 V
• Consommation : En fonctionnement < 4,5 W ; En maintien < 1 W
• Classe électrique : Classe III (SELV) ; Classe II (double isolation)
• Connexion électrique : Bornier (14–22 AWG)
• Modes de commande : On/Off (2/3 points) ; 0(2)-10 VDC ; 0(4)-20 mA ; RS485
• Options de retour : Aucune ; 0(2)-10 VDC ; 0(4)-20 mA ; RS485
• Contacts de retour : 2 × SPDT 250 V / 3 A
• Couple : 10 N·m
• Angle de rotation : ≤95° ; Temps de course (course complète) : 110 s
• Surface de registre compatible : env. 1,5 m² (max.)
• Niveau sonore : ≤40 dB à 1 m
• Indication de position : indicateur mécanique
• Durée de vie : 100 000 cycles complète-course
• Indice de protection : IP54
• Température de fonctionnement : -20 à 60 °C ; Stockage : -40 à 80 °C
• Humidité : 5–95 % sans condensation (EN 60730-1)
• Arbre du registre : longueur > 50 mm ; rond Ø6–15 mm ; carré 8×8–12×12 mm
• Poids unitaire exemple : 0,65 kg (type 24 V On/Off)

Installation et remarques

• Direction de rotation sélectionnable par commutateur rotatif ; vérifier l'orientation avant mise en service
• Utiliser le bouton de déverrouillage pour désengager l'engrenage et positionner manuellement lors de l'entretien ou d'une coupure
• Pour une alimentation AC avec sortie RS485, utiliser une alimentation isolée
• Respecter la plage de câblage (14–22 AWG) et les dimensions de montage indiquées sur les plans
