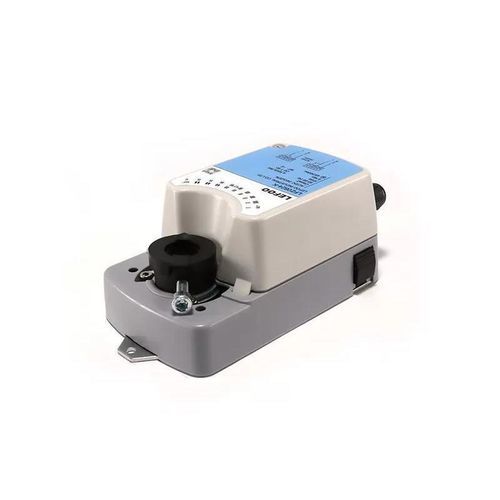

Actionneur de registre électrique LFZ-Q series

rotatif90°IP54

Présentation
Les actionneurs rotatifs pour amortisseurs LFZ-Q offrent des couples de positionnement rapides (5, 8, 16, 24, 40 Nm) grâce à un moteur CC ou brushless. Conçus pour le transport ferroviaire, la ventilation, les laboratoires et les applications HVAC industrielles, ils se montent sur arbres carrés, ronds ou sur-mesure et intègrent une manœuvre manuelle, un indicateur de position et une protection contre les surcharges.

Caractéristiques principales

• Couples disponibles : 5 / 8 / 16 / 24 / 40 Nm (48 Nm référencé)
• Alimentation : DC24V, AC24V 50/60Hz, AC100–240V (plages AC/DC 19–28,8V / AC85–265V)
• Consommation : En fonctionnement 4,5 W ; veille 0,5 W
• Protection : IP54 ; Classe électrique : SELV / double isolation
• Rotation : 90° nominal (max 95°) ; sens de rotation sélectionnable par DIP
• Bruit : ~46 dBA (1 m) ; Température: -20°C à +50°C ; Stockage : -30°C à +80°C
• Câble/borne : câble 0,5 mm² ; borne max 2 mm²

Choix de modèle (exemples)

• LFZ-Q0524/230-K/KF — 5 N·m ; 24V/230V ; 3,5 s ; commande on-off ; deux commutateurs auxiliaires
• LFZ-Q0824/230-M/MF — 8 N·m ; 24V/230V ; 8 s ; 0(2)–10 V / 0(4)–20 mA ; deux commutateurs auxiliaires
• LFZ-Q1624/230-M/MF — 16 N·m ; 24V/230V ; 16 s ; commande analogique ; deux commutateurs auxiliaires
• LFZ-Q2424/230-M/MF — 24 N·m ; 24V/230V ; < 30 s ; commande analogique ; deux commutateurs auxiliaires
• LFZ-Q4024/230-M/MF — 40 N·m ; 24V/230V ; < 30 s ; commande analogique ; deux commutateurs auxiliaires

Installation et fonctions

• Montage : compatible arbres carrés, ronds et autres ; longueur d'arbre minimale > 50 mm
• Manœuvre manuelle via bouton de désengagement d'engrenage ; fonction de limite manuelle
• Sens de rotation sélectionnable par DIP ; indicateur d'angle pour position
• Protection complète contre les surcharges ; poids < 1,3 kg

Informations de commande
Le suffixe -KF / -MF désigne les variantes équipées d'interrupteurs auxiliaires ; préciser la désignation complète lors de la commande.

Applications typiques

• HVAC et automatisation du bâtiment
• Ventilation pour transports ferroviaires
• Salles propres et laboratoires
• Ventilation industrielle et stations d'eau/assainissement
