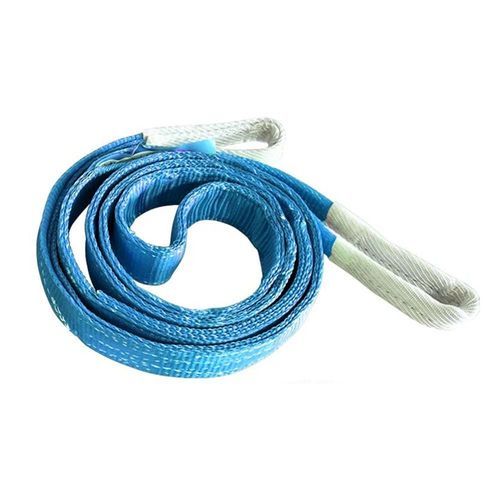

Élingue plate

sangle2 pointen polyester

Introduction
Cette élingue sangle plate est essentielle pour les opérations de levage. Fabriquée en polyester, il s'agit d'une sangle plate œil‑œil duplex. Les facteurs de sécurité varient de 5:1 à 8:1. Conforme aux normes GS et CE. La longueur peut être sélectionnée selon le projet.

Paramètre (colonnes du tableau expliquées)
Colonnes : Taille ; Largeur (mm) ; Charge de travail admissible (WLL) avec 1 sangle (Droit ; Étrangle ; Levage 0‑7° ; Levage 7‑45° ; Levage 45‑60°) ; Charge de travail admissible avec 2 sangles (Droit ; Étrangle ; Droit ; Étrangle).

Facteur
1 sangle droit : 1.0 ; 1 sangle étrangle : 0.8 ; 1 sangle levage 0‑7° : 2.0 ; 1 sangle levage 7‑45° : 1.4 ; 1 sangle levage 45‑60° : 1.0 ; 2 sangles droit : 1.4 ; 2 sangles étrangle : 1.12 ; 2 sangles droit (autre colonne) : 1.0 ; 2 sangles étrangle (autre colonne) : 0.8.

Charges de travail admissibles (WLL) — valeurs en kg
WLL 1T — Largeur : 30 mm — 1 sangle : Droit 1000 ; Étrangle 800 ; Levage 0‑7° 2000 ; Levage 7‑45° 1400 ; Levage 45‑60° 1000 ; 2 sangles : 1400 ; 1120 ; 1000 ; 800.
WLL 2T — Largeur : 50 mm — 1 sangle : Droit 2000 ; Étrangle 1600 ; Levage 0‑7° 4000 ; Levage 7‑45° 2800 ; Levage 45‑60° 2000 ; 2 sangles : 2800 ; 2240 ; 2000 ; 1600.
WLL 3T — Largeur : 75 mm — 1 sangle : Droit 3000 ; Étrangle 2400 ; Levage 0‑7° 6000 ; Levage 7‑45° 4200 ; Levage 45‑60° 3000 ; 2 sangles : 4200 ; 3360 ; 3000 ; 2400.
WLL 4T — Largeur : 100 mm — 1 sangle : Droit 4000 ; Étrangle 3200 ; Levage 0‑7° 8000 ; Levage 7‑45° 5600 ; Levage 45‑60° 4000 ; 2 sangles : 5600 ; 4480 ; 4000 ; 3200.
WLL 5T — Largeur : 125 mm — 1 sangle : Droit 5000 ; Étrangle 4000 ; Levage 0‑7° 10000 ; Levage 7‑45° 7000 ; Levage 45‑60° 5000 ; 2 sangles : 7000 ; 5600 ; 5000 ; 4000.
WLL 6T — Largeur : 150 mm — 1 sangle : Droit 6000 ; Étrangle 4800 ; Levage 0‑7° 12000 ; Levage 7‑45° 8400 ; Levage 45‑60° 6000 ; 2 sangles : 8400 ; 6720 ; 6000 ; 4800.
WLL 8T — Largeur : 200 mm — 1 sangle : Droit 8000 ; Étrangle 6400 ; Levage 0‑7° 16000 ; Levage 7‑45° 11200 ; Levage 45‑60° 8000 ; 2 sangles : 11200 ; 8960 ; 8000 ; 6400.
WLL 10T — Largeur : 250 mm — 1 sangle : Droit 10000 ; Étrangle 8000 ; Levage 0‑7° 20000 ; Levage 7‑45° 14000 ; Levage 45‑60° 10000 ; 2 sangles : 14000 ; 11200 ; 10000 ; 8000.
WLL 12T — Largeur : 300 mm — 1 sangle : Droit 12000 ; Étrangle 9600 ; Levage 0‑7° 24000 ; Levage 7‑45° 16800 ; Levage 45‑60° 12000 ; 2 sangles : 16800 ; 13440 ; 12000 ; 9600.

Normes
ISO4878 ; EN1492‑1/2:2000 ; ASME B30.9‑2003 ; EN12195‑2:2000.

Avertissement

• Le non‑respect de ces consignes peut entraîner des dommages graves de la charge et provoquer la mort ou des blessures.
• Utiliser uniquement si formé.
• Peut se rompre si endommagé, mal utilisé ou surchargé.
• Inspecter la sangle avant chaque utilisation.
• Protéger toujours la sangle des arêtes vives de la charge.
• Ne pas tenter d'utiliser la sangle au‑dessus de sa capacité nominale de levage.
• Ne pas utiliser la sangle si l'étiquette de capacité nominale est retirée ou illisible.
• Éviter les acides, les alcalins et l'exposition au soleil.
• Ne pas faire de nœuds dans la sangle car la résistance est fortement réduite.
• Ne pas utiliser la sangle en cas de coupures, de dommages thermiques ou chimiques, d'usure excessive ou d'autres défauts visibles.

Caractéristiques / spécifications techniques

• Matériau : sangle en polyester.
• Type : sangle plate œil‑œil duplex.
• Couleur : bleue.
• Facteur de sécurité : 5:1 à 8:1.
• Normes : ISO4878, EN1492‑1/2:2000, ASME B30.9‑2003, EN12195‑2:2000.
• WLL disponibles : 1T, 2T, 3T, 4T, 5T, 6T, 8T, 10T, 12T (voir le tableau Paramètre pour les valeurs détaillées selon configuration et angle de levage).
• Largeurs par WLL : 30 mm (1T) ; 50 mm (2T) ; 75 mm (3T) ; 100 mm (4T) ; 125 mm (5T) ; 150 mm (6T) ; 200 mm (8T) ; 250 mm (10T) ; 300 mm (12T).
• Facteurs pour différentes configurations de levage fournis dans le tableau Paramètre.
