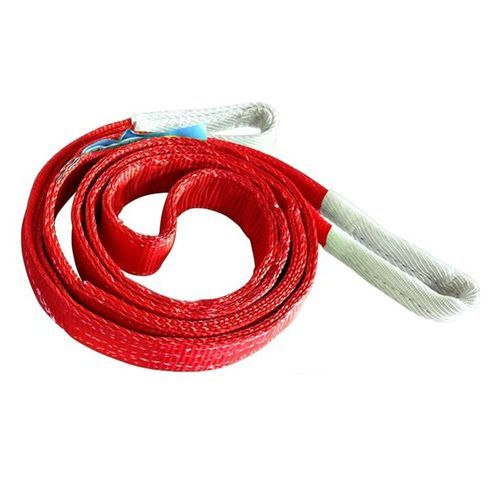

Élingue textile

plateen polyester

Résumé
L'élingue textile plate est une élingue d'élévation en polyester, œil–œil Duplex, destinée aux opérations de levage industrielles générales. Disponible en plusieurs charges de travail nominales (WLL) et en longueurs réglables pour s'adapter à l'application de levage.

Paramètre (résumé du tableau)
Taille | Largeur (mm) | WLL une élingue (kg) — Levage droit / Enserré / Levage aux angles (0–7°, 7–45°, 45–60°) | WLL deux élingues (kg) — Droit / Enserré / Levage aux angles (45°, 45–60°). Exemple ligne de facteurs : 1.0 | 0.8 | 2.0 | 1.4 | 1.0 | 1.4 | 1.12 | 1.0 | 0.8. Exemples : WLL 1T — 30 mm — 1000 | 800 | 2000 | 1400 | 1000 | 1400 | 1120 | 1000 | 800. WLL 2T — 50 mm — 2000 | 1600 | 4000 | 2800 | 2000 | 2800 | 2240 | 2000 | 1600. WLL 3T — 75 mm — 3000 | 2400 | 6000 | 4200 | 3000 | 4200 | 3360 | 3000 | 2400. WLL 4T — 100 mm — 4000 | 3200 | 8000 | 5600 | 4000 | 5600 | 4480 | 4000 | 3200. WLL 5T — 125 mm — 5000 | 4000 | 10000 | 7000 | 5000 | 7000 | 5600 | 5000 | 4000. WLL 6T — 150 mm — 6000 | 4800 | 12000 | 8400 | 6000 | 8400 | 6720 | 6000 | 4800. WLL 8T — 200 mm — 8000 | 6400 | 16000 | 11200 | 8000 | 11200 | 8960 | 8000 | 6400. WLL 10T — 250 mm — 10000 | 8000 | 20000 | 14000 | 10000 | 14000 | 11200 | 10000 | 8000. WLL 12T — 300 mm — 12000 | 9600 | 24000 | 16800 | 12000 | 16800 | 13440 | 12000 | 9600.

Normes
ISO4878, EN1492-1/2:2000, ASME B30.9-2003, EN12195-2:2000.

Avertissement

• Le non-respect des avertissements peut entraîner des dommages graves, des blessures ou la mort.
• Utiliser uniquement par du personnel formé.
• Peut céder si endommagé, mal utilisé ou surchargé.
• Inspecter l'élingue avant chaque utilisation.
• Protéger la sangle des arêtes vives de la charge.
• Ne pas utiliser au-delà de la capacité nominale.
• Ne pas utiliser si l'étiquette de capacité est absente ou illisible.
• Éviter l'exposition prolongée aux acides, bases et au soleil.
• Ne pas faire de nœuds dans la sangle ; la résistance est fortement réduite.
• Ne pas utiliser en cas de coupures, dommages thermiques ou chimiques, usure excessive ou autres défauts.

Caractéristiques techniques / Spécifications

• Type de produit : Élingue textile plate (élingue œil–œil Duplex)
• Matériau : Polyester
• Couleur : Rouge
• Variantes WLL disponibles : 1T, 2T, 3T, 4T, 5T, 6T, 8T, 10T, 12T
• Largeurs nominales (mm) : 30 (1T), 50 (2T), 75 (3T), 100 (4T), 125 (5T), 150 (6T), 200 (8T), 250 (10T), 300 (12T)
• Multiplicateurs angle/charge inclus comme indiqué dans le tableau de paramètres (exemple : 1.0, 0.8, 2.0, 1.4, 1.0, 1.4, 1.12, 1.0, 0.8)
• Configurations de levage couvertes : levage droit, levage enserré, levages entre 0 et 60° et montages à une ou deux élingues
• Exemple principal de cette fiche : WLL 5T (largeur 125 mm)
