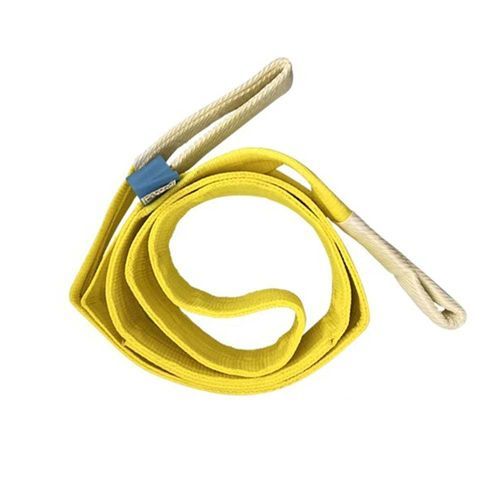

Élingue textile

platesangle2 point

Vue d'ensemble
Cette élingue sangle plate est conçue pour les applications de levage industrielles. Fabriquée en Polyester, Nylon ou Polypropylène, la sangle offre souplesse, résistance à la corrosion et faible poids. Disponible en longueurs ajustables et en plusieurs charges de travail nominales (WLL). Des facteurs de sécurité/conception jusqu'à 8:1 sont appliqués selon la configuration et les normes. Convient pour des configurations simple, multifilaire et élingue en écharpe pour opérations de levage légères ou lourdes.

Paramètres
Facteurs appliqués à la WLL nominale (configurations exemples) : 1.0 | 0.8 | 2.0 | 1.4 | 1.0 | 1.4 | 1.12 | 1.0 | 0.8

• WLL 1T | Largeur 30 mm | 1000 | 800 | 2000 | 1400 | 1000 | 1400 | 1120 | 1000 | 800
• WLL 2T | Largeur 50 mm | 2000 | 1600 | 4000 | 2800 | 2000 | 2800 | 2240 | 2000 | 1600
• WLL 3T | Largeur 75 mm | 3000 | 2400 | 6000 | 4200 | 3000 | 4200 | 3360 | 3000 | 2400
• WLL 4T | Largeur 100 mm | 4000 | 3200 | 8000 | 5600 | 4000 | 5600 | 4480 | 4000 | 3200
• WLL 5T | Largeur 125 mm | 5000 | 4000 | 10000 | 7000 | 5000 | 7000 | 5600 | 5000 | 4000
• WLL 6T | Largeur 150 mm | 6000 | 4800 | 12000 | 8400 | 6000 | 8400 | 6720 | 6000 | 4800
• WLL 8T | Largeur 200 mm | 8000 | 6400 | 16000 | 11200 | 8000 | 11200 | 8960 | 8000 | 6400
• WLL 10T | Largeur 250 mm | 10000 | 8000 | 20000 | 14000 | 10000 | 14000 | 11200 | 10000 | 8000
• WLL 12T | Largeur 300 mm | 12000 | 9600 | 24000 | 16800 | 12000 | 16800 | 13440 | 12000 | 9600

Normes

• ISO4878
• EN1492-1/2:2000
• ASME B30.9-2003
• EN12195-2:2000

Avertissement

• Le non-respect de ces consignes peut entraîner des dommages importants, des blessures graves ou la mort.
• Utiliser uniquement par du personnel formé.
• Peut céder si endommagée, mal utilisée ou surchargée.
• Inspecter la sangle avant chaque utilisation.
• Protéger toujours la sangle des arêtes vives de la charge.
• Ne pas tenter d'utiliser la sangle au-delà de la capacité nominale indiquée.
• Ne pas utiliser si l'étiquette de capacité est retirée ou illisible.
• Éviter l'exposition aux acides, aux alcalis et au soleil.
• Ne pas faire de nœuds dans la sangle, cela réduit fortement la résistance.
• Ne pas utiliser la sangle en cas de coupures, dommages thermiques ou chimiques, usure excessive ou autres défauts.

Caractéristiques techniques

• Nom du produit : Élingue sangle plate
• Couleur commerciale exemple : Jaune
• Matériaux : Polyester, Nylon, Polypropylène
• Longueurs ajustables disponibles
• Facteur de sécurité/conception : jusqu'à 8:1 (varie selon la configuration)
• WLL et largeurs nominales disponibles : 1T (30 mm), 2T (50 mm), 3T (75 mm), 4T (100 mm), 5T (125 mm), 6T (150 mm), 8T (200 mm), 10T (250 mm), 12T (300 mm)
• Capacités fournies pour plusieurs configurations d'élingage et angles d'hissage (voir valeurs de paramètre ci‑dessus)
• Conformité aux normes : ISO4878; EN1492-1/2:2000; ASME B30.9-2003; EN12195-2:2000
