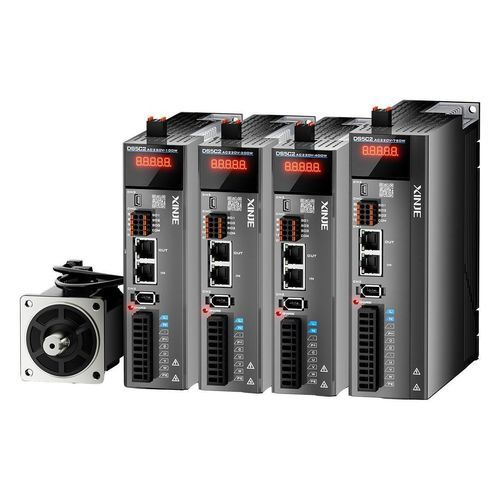

Servo-variateur AC DS5C2 series

EtherCATpour servomoteurindustriel

Présentation
Le variateur servo DS5C2 EtherCAT intègre des algorithmes de commande avancés pour offrir une réponse dynamique élevée et une suppression efficace des vibrations dans les systèmes de positionnement rapides et précis. Il propose une bande passante de réponse en vitesse jusqu'à 3 kHz et une période de synchronisation de 250 μs, répondant aux exigences des applications industrielles à grande vitesse et haute précision.

Caractéristiques clés

• Réponse dynamique élevée : bande passante jusqu'à 3 kHz et période de synchronisation 250 μs pour les systèmes de positionnement rapide.
• Algorithme de suppression de résonance : réduit le temps d'établissement, atténue la résonance mécanique et améliore la fluidité et la précision du suivi de trajectoire.
• Inspection automatique de la fréquence de résonance : précision de reconnaissance de la résonance améliorée d'environ 50 % et temps d'analyse réduit d'environ 50 % par rapport aux modèles précédents.
• Suppression des vibrations en fin de course mécanique : réduit les vibrations/bruits aux extrémités, raccourcit le temps d'établissement et améliore la précision.
• Freinage dynamique standard : arrêt rapide du moteur par court-circuit du circuit triphasé en cas de coupure de courant ou d'alarme pour améliorer la sécurité.
• Multiples fonctions de protection : inclut protection contre surcourant P+, court-circuit à la terre, surcourant P- et autres protections pour un fonctionnement fiable.
• Soutien au positionnement haute précision : réduit les fluctuations de vitesse et de couple ; prend en charge encodeurs magnétiques 19 bits et optiques 23 bits pour améliorer la suppression des vibrations à basse vitesse.
• Compatibilité avec moteurs intégrés : adapté aux moteurs intégrés MS6-B3 haute protection monophasés/multitours pour simplifier la sélection du moteur.
• Câblage et mise en service simplifiés : bornes conviviales et interface Ethernet industrielle RJ45 pour un câblage efficace ; large applicabilité des paramètres réduisant le temps d'ajustement.
• Compatibilité fonctionnelle : remplacement direct compatible avec la série DS5C1 sur la même plage de fréquence.

Applications et domaines d'utilisation
Conçu pour des équipements nécessitant une réponse rapide et une haute précision, tels que les systèmes de positionnement haute vitesse, les machines de contrôle de couple et les systèmes où la suppression des vibrations et le suivi de trajectoire lisse sont essentiels.

Caractéristiques techniques

• Série modèle : série DS5C2
• Bande passante de réponse en vitesse : jusqu'à 3 kHz
• Période de synchronisation : 250 μs
• Reconnaissance de fréquence de résonance : précision améliorée d'environ 50 % vs modèles précédents
• Temps d'analyse de la résonance : réduit d'environ 50 % vs modèles précédents
• Support d'encodeur : encodeur magnétique 19 bits, encodeur optique 23 bits
• Fonctions de protection : P+ surcourant, court-circuit à la terre, P- surcourant et protections multiples
• Freinage dynamique : freinage dynamique standard pour arrêt rapide en cas de coupure/alarme
• Compatibilité moteur : adapté aux moteurs intégrés MS6-B3 haute protection monophasés/multitours
• Communication/câblage : interface EtherCAT (Ethernet industriel RJ45)
• Compatibilité : compatible fonctionnellement avec la série DS5C1 (même plage de fréquence)
