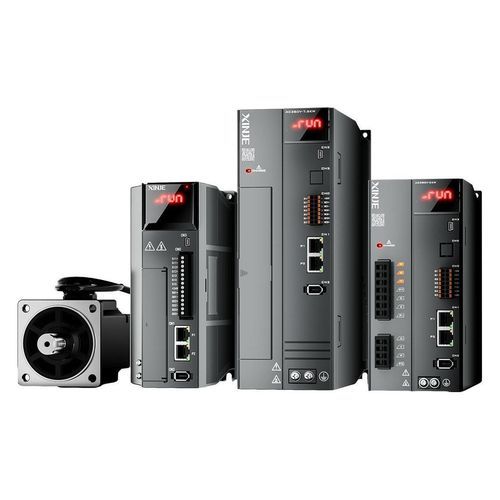

Servo-variateur AC DS5P series

multiaxeEthernetavec interface Ethernet

Présentation du produit
Le servo-driver DS5P PROFINET est le premier servo-driver Xinje à prendre en charge le bus PROFINET. Il offre un positionnement précis, des cycles de synchronisation courts, un câblage sur site flexible et une maintenance simplifiée pour les environnements d'automatisation multi-axes et haute vitesse. Secteurs types : 3C électronique, batteries lithium, automobile, logistique, photovoltaïque et remplissage.

Caractéristiques principales

• Conforme à la norme industrielle PROFIdrive pour une haute compatibilité et interopérabilité.
• Prend en charge PROFINET V2.3 et les profils PROFIdrive AC1, AC3, AC4.
• Modes temps réel RT et IRT pris en charge ; cycle canal RT jusqu'à 4 ms ; période IRT jusqu'à 1 ms.
• Période de synchronisation minimale 250 μs avec jitter de synchronisation < 1 μs pour une coordination multi-axes serrée.
• Double port Ethernet 100 Mbps full-duplex ; les deux ports peuvent être configurés en IN/OUT pour un câblage et des topologies flexibles (linéaire, étoile, arborescence, anneau).
• Transmission en temps réel des données utilisateurs/processus et diagnostics via un seul câble pour une intégration rapide aux systèmes de contrôle.
• Prise en charge des protocoles et méthodes de communication courants (PTI, Profinet, Modbus RTU).

Autres informations présentes sur la page

• Images produit et galerie d'illustrations disponibles sur la page.
• Documents et téléchargements associés (logiciels, catalogues, fichiers de configuration et certificats) fournis dans la section Documents associés.

Caractéristiques / spécifications techniques

• Dénomination commerciale : DS5P PROFINET servo driver (série DS5P).
• Version PROFINET : V2.3.
• Support PROFIdrive : AC1, AC3, AC4.
• Modes temps réel : RT et IRT pris en charge.
• Cycle canal RT : jusqu'à 4 ms.
• Période IRT : jusqu'à 1 ms.
• Ethernet : double ports 100 Mbps full-duplex (les deux peuvent être IN/OUT).
• Topologies prises en charge : linéaire, étoile, arborescence, anneau.
• Période de synchronisation minimale : 250 μs.
• Jitter de synchronisation : < 1 μs.
• Méthodes/protocoles de communication pris en charge : PTI, Profinet, Modbus RTU.
• Secteurs d'application typiques : 3C électronique, batterie lithium, automobile, logistique, photovoltaïque, remplissage.
• Caractéristiques optionnelles liées au moteur/mouvement : moteur B3 haute protection disponible ; encodeurs absolus optionnels 17 bits et 23 bits ; bout d'arbre standard à joint d'huile ; protection moteur jusqu'à IP67.
