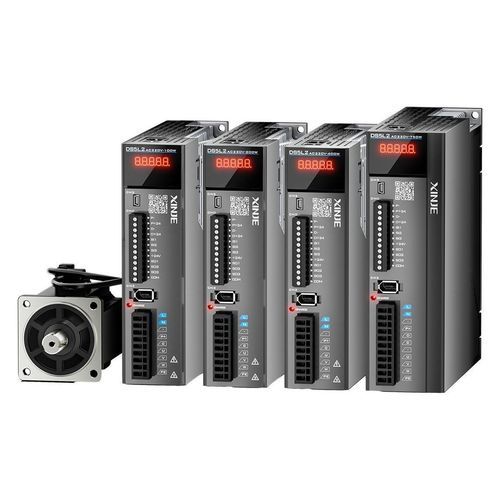

Servo-variateur triphasé DS5L2 series

avec encodeurhaute performanceservocommandé

Brève description
Le servo-driver à impulsions DS5L2 offre une réponse dynamique élevée et un positionnement de précision grâce à une suppression de résonance avancée, des fonctions de protection multiples et un support d'encodeurs flexible. Conçu pour les applications de mouvement industriel à réponse rapide, il est compatible avec la série DS5L1.

Réponse dynamique élevée
La bande passante de la boucle de vitesse atteint jusqu'à 2,8 kHz, adaptée aux équipements exigeant une grande rapidité de réponse et une précision de positionnement élevée.

Suppression de résonance et meilleure utilisabilité

• L'algorithme de contrôle de suppression de résonance réduit le temps de réglage, atténue la résonance mécanique et permet un suivi de trajectoire fluide et précis.
• L'inspection automatique de la fréquence de résonance facilite la mise en service.
• Précision de reconnaissance des fréquences de vibration améliorée de 50 % par rapport à la DS5L1.
• Temps d'analyse de la fréquence de résonance réduit de 50 % par rapport à la DS5L1.

Freinage dynamique standard
En cas de coupure d'alimentation ou d'alarme, le circuit triphasé du moteur est court-circuité pour arrêter rapidement le servomoteur, garantissant la sécurité du personnel et des équipements.

Fonctions de protection multiples

• Prend en charge des protections telles que surintensité P+, court-circuit à la terre, surintensité P- et autres protections multi-niveaux.
• Conçu pour un taux de panne ultra-faible afin d'améliorer la fiabilité en exploitation.

Options d'encodeur haute résolution
Disponible avec encodeur magnétique 19 bits et encodeur optique 23 bits pour améliorer la suppression des vibrations à basse vitesse, réduire les fluctuations de vitesse et renforcer la précision de positionnement.

Compatibilité et prise en charge des moteurs

• Convient aux moteurs intégrés mono/multitours à haute protection (ex. série MS6-B3).
• Entièrement compatible avec les fonctions de la série DS5L1 dans la même plage de fréquence pour un remplacement sans contrainte.

Débogage et maintenance simplifiés

• Conception des borniers optimisée pour améliorer l'efficacité du câblage et réduire la durée de maintenance.
• Ajustement des gains non requis grâce à une large applicabilité des paramètres, réduisant le temps de réglage — l'utilisateur n'a pas besoin de réglages complexes de gain.

Caractéristiques / Spécifications techniques

• Modèle / Série : série DS5L2
• Bande passante de la boucle de vitesse : jusqu'à 2,8 kHz
• Suppression de résonance : inspection automatique de la fréquence de résonance et algorithme de suppression (précision de reconnaissance améliorée et temps d'analyse réduit vs DS5L1)
• Freinage dynamique : freinage dynamique standard pour arrêt rapide du moteur en cas de coupure/alerte
• Fonctions de protection : surintensité P+, court-circuit à la terre, surintensité P- et autres protections multi-niveaux
• Support d'encodeur : encodeur magnétique 19 bits ; encodeur optique 23 bits
• Compatibilité : Entièrement compatible avec les fonctions de la série DS5L1 (même plage de fréquence)
• Compatibilité moteur : Prend en charge les moteurs intégrés haute protection série MS6-B3
• Utilisabilité : conception des borniers facilitée ; pas d'ajustement de gain ; débogage simplifié
