Barre en céramique

en nitrure de siliciumde zirconiumhaute température

Overview

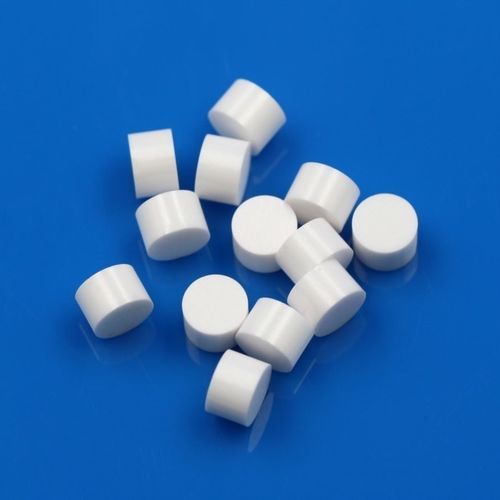

Les inserts céramiques techniques Innovacera sont conçus pour les systèmes de slips de bridge plug et de frac plug en fond de puits. Dimension principale : OD 9 mm × 6 mm. Selon les conditions d'utilisation, ils sont fabriqués en zircone (ZrO2) ou en nitrure de silicium. Ces inserts constituent l'élément d'engrènement principal pour le montage de bridge plugs forés et de bridge plugs de fracturation par étapes dans les puits pétroliers et gaziers, participant à l'isolation sûre et efficace en sous-sol.

Properties

• S'accroche à la paroi du tubage lors du sertissage
• Maintient la pression du puits pendant les opérations
• Meulage rapide et propre pour récupération après fracturation
• Résiste aux hautes températures, hautes pressions, milieux acides et à forte salinité
• Force de sertissage transmise via le mandrin
• Les inserts se dilatent et s'engrènent sur le tubage pour assurer la prise mécanique
• Les éléments d'étanchéité s'activent pour isoler les zones de pression
• Barrière souterraine sécurisée établie après sertissage

Zirconia Ceramic Material Properties
Physical Properties
Properties — Unit — Value
Main Composition — % — ZrO2: 94.65%, Y2O3: 5.35%
Density — g/cm3 — ≥6.0
Water Absorption — % — 0.00

Mechanical Properties
Hardness — HV — 1,400.00
Bending Strength — Kgf/mm2 — 11.00
Compressive Strength — Kgf/mm2 — 25.00

Thermal Properties
Thermal Expansion Coefficient (0–1000℃) — 10-6/K — 9.5×10-6
Thermal Shock Resistance — T(℃) — 360.00
Thermal Conductivity — W/m·K — 3.00

Electrical Properties
Volume Resistance Rate (20℃) — Ω·cm — >10^12

Advantages

• Réduit le coût total d'exploitation et le temps non productif (NPT)
• Remplace les solutions traditionnelles en carbure
• Améliore la fiabilité des outils fond de puits en conditions sévères
• Conçu pour des opérations pétrolières et gazières complexes et non conventionnelles

Applications

• Fracturation multiétagée de gaz de schiste et de pétrole compact
• Puits HTHP (haute température et haute pression)
• Puits acides et à forte salinité
• Intervention sur puits et recompletion
• Puits géothermiques
• Composants d'inspection de pipelines et patins d'usure pour pompes

Specifications

• Taille principale : OD 9 mm × 6 mm
• Matières typiques : Zircone (ZrO2 stabilisée avec Y2O3) ou Nitrure de silicium
• Composition principale (exemple zircone) : ZrO2: 94.65%, Y2O3: 5.35%
• Densité : ≥6.0 g/cm3
• Absorption d'eau : 0.00%
• Dureté : ~1,400 HV
• Résistance à la flexion : 11.00 Kgf/mm2
• Résistance à la compression : 25.00 Kgf/mm2
• Coefficient de dilatation thermique (0–1000℃) : 9.5×10-6 /K
• Résistance aux chocs thermiques : 360 ℃
• Conductivité thermique : 3.00 W/m·K
• Résistivité volumique (20℃) : >10^12 Ω·cm
• Conçus pour s'engrener sur la paroi de tubage, isoler des zones de pression et permettre un meulage rapide et propre
