Machine de mise sous pli Magnet strip inserting machine

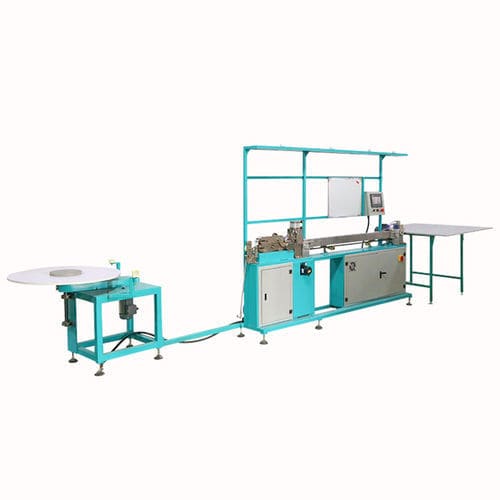

La machine d'insertion de bande magnétique est une machine de production servo‑contrôlée conçue pour insérer des bandes magnétiques dans des joints en PVC souple destinés aux portes de réfrigérateur. Elle intègre un système de contrôle servo Mitsubishi avec écran tactile pour la saisie des paramètres. L'entraînement est assuré par un servomoteur et un vérin. La bande magnétique est alimentée depuis une dérouleuse/alimenteuse et peut être insérée dans les joints à un angle de 45°.

Principaux composants

• Dispositif d'étalement de la bande magnétique
• Tendeur de bande magnétique
• Dispositif de détection magnétique
• Dispositif d'entraînement (haul-off) de la bande magnétique
• Dispositif de coupe de la bande magnétique
• Dispositif d'insertion de la bande magnétique

Caractéristiques techniques

• Système de contrôle : contrôle servo Mitsubishi ; écran tactile pour saisie des tailles/paramètres
• Fonction : insertion de bande magnétique dans joint en PVC souple (joint de porte de réfrigérateur), insertion à 45°
• Alimentation (table) : 380V 50Hz
• Alimentation électrique (récapitulatif) : 380V/50Hz/16A (conception selon exigences du client)
• Courant : 16A
• Puissance max : 1,6 KW (résumé produit) / 3,5 KW (table technique)
• Précision : <±0,1 mm
• Vitesse de production : 1–20 m/min
• Dimensions dispositif dérouleur : 1200 × 1200 × 1200 mm
• Poids dispositif dérouleur : 120 Kg
• Dimensions machine : 4200 × 650 × 1450 mm
• Poids total : 540 Kg
• Dimensions de travail : 1300 × 1200 × 1100 mm
• Poids de travail : 45 Kg
• Dimensions tableau de commande : 500 × 600 × 1100 mm
• Production (env.) : 10 000 m / 12 heures
