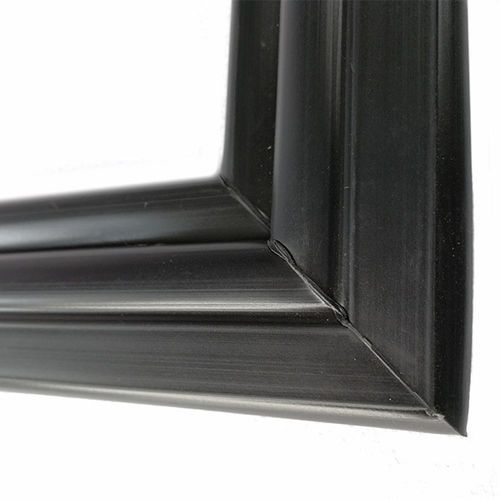

Bande de joint à lèvre Refrigerator Door Gasket

en PVCprofiléepour portes et fenêtres

Joint magnétique en PVC pour porte de réfrigérateur conçu pour assurer des étanchéités hermétiques et économes en énergie pour portes de réfrigérateurs et enceintes similaires.

Aperçu et applications

Nous proposons plus de 300 profils pour joints magnétiques de porte de réfrigérateur avec des performances incluant résistance aux hautes et basses températures, résistance à la corrosion, résistance au vieillissement et résistance à la démagnétisation. Applications typiques : réfrigérateurs électriques, désinfecteurs, distillateurs, armoires, congélateurs, fontaines d'eau, étanchéité automobile et autres usages en joint souple. Des variantes en PVC flexible sont également utilisées dans le bâtiment et la métallurgie comme éléments d'étanchéité pour portes et fenêtres.

Matériaux et capacités de fabrication

Le PVC flexible avec insertions de bande magnétique fournit des étanchéités efficaces sans loquets de porte. Les profils peuvent être extrudés en PVC flexible, semi-rigide, rigide et à double dureté. Le service R&D peut ajuster les formulations de compound et modifier les sections transversales en utilisant l'analyse EF (déformation de la forme de contact, récupération après compression, etc.) pour maximiser la performance d'étanchéité. Les assemblages peuvent être fabriqués en joints magnétiques complets à trois ou quatre côtés, dimensionnés aux cotes exactes de la porte ; les coins sont coupés en onglet et soudés à chaud avec des gabarits de précision pour une étanchéité parfaite. Aimants de renfort pour cadres non magnétiques, fentes pour trous de montage pour joints à visser, options de montage vissé, collé et emboîtable sont prises en charge.

Caractéristiques

• Performance stable
• Résistant à la démagnétisation
• Résistant aux basses et hautes températures
• Résistant à la corrosion et au vieillissement

Exigences techniques (spécifiques à l'application)

• Joint de porte basse température : Dureté 70±3 Hs(A); Résistance à la traction ≥8.6 MPa; Allongement à la rupture ≥250%; Migration du plastifiant ≤0.3%; Plage de service -20℃ à 70℃; Moisissure : inférieur au grade; Surface : glissante et sans bavure; Résistance des coins soudés ≥70 N; Domaine : joint de porte pour réfrigération, congélateur et fontaine d'eau.
• Joint de porte haute température : Dureté 70–85 Hs(A); Résistance à la traction ≥10 MPa; Allongement ≥200%; Plage de service -15℃ à 150℃; Surface : glissante et sans bavure; Résistance des coins soudés ≥70 N; Domaine : joint de porte pour désinfecteur et armoire.

Exigences techniques du composé PVC

• Gravité spécifique : 1.40–1.42 g/cm3
• Résistance à la rupture (min) : 10 MPa
• Allongement (min) : 250%
• Dureté Shore A (3+1 s) : 77±3
• Migration du plastifiant sur polystyrène 7 jours à 70°C : <1.0%
• Température de fragilité (max) : -30°C
• Solidité à la lumière UV/IR (50 heures) : variations de couleur insignifiantes sans perte de plastifiant
• Soudage : soudable
• Couleur : RAL9003 ou blanc bleuâtre
• Stabilisation : absence de métaux lourds (plomb, baryum, cadmium)
• Odeur : insignifiante

Notes de production et de finition

Les profils peuvent être découpés et produits sur mesure. Couleurs standard : gris clair, noir et blanc. De nombreux types de joints sont approuvés NSF. Comportement thermique du PVC : point de fragilité environ -20°F et point de fusion environ +150°F.

caractéristiques / spécifications techniques

• Nombre de profils disponibles : plus de 300
• Matériau principal : PVC souple avec insert magnétique
• Couleurs standard : gris clair, noir, blanc
• Approbation NSF : oui (pour variantes magnétiques en PVC)
• Plage de service typique du PVC : env. -20°F à +150°F
• Fabrication sur mesure : assemblages 3 ou 4 côtés, coins onglet soudés à chaud, aimants de renfort, fentes de montage, options vissé/collé/emboîtable
