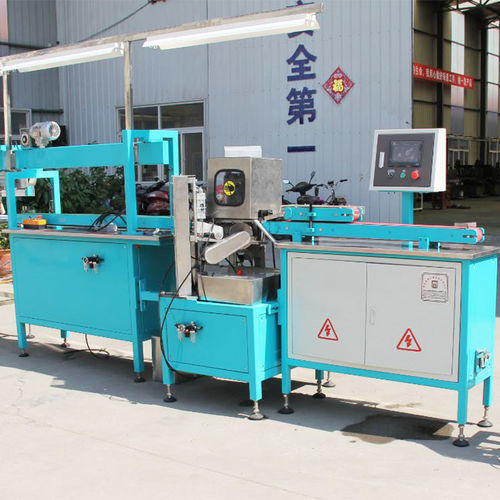

Machine de découpe à lame rotative Door Gasket Cutting Machine

pour caoutchoucpour vitragespour porte

Présentation

La machine de découpe automatique de joints de porte produit des profils d'étanchéité à surface lisse, sans bavures, d'épaisseur uniforme, avec bonne élasticité et résistance à l'usure et aux variations de température. Elle réalise le poinçonnage automatique, la coupe à onglet et la manutention des profils de joints pour réfrigérateurs, congélateurs, distributeurs d'eau, armoires réfrigérées, armoires de désinfection, appareils de cuisine, portes et fenêtres profilées et autres produits industriels.

Composants / Ensembles fournis

• 1. Poinçonneuse automatique — 1 ensemble
  • Moteur : 120W, 380V, 50Hz
  • Cellule photoélectrique : OMRON
  • Cylindre : AIRTAC (Taiwan)
  • Éléments pneumatiques magnétiques : fabriqués à Shanghai, Chine
  • Capot : plaque PMMA transparente
• 2. Machine de coupe 45° — 1 ensemble
  • Système de contrôle PLC : Delta
  • Éléments pneumatiques : SXPC (fabriqué à Shanghai)
  • Moteur de la scie inox n°1 : 0,37KW, 50Hz, 380V
  • Moteur de la scie inox n°2 : 0,37KW, 50Hz, 380V
  • Contacteur : SIEMENS (Allemagne)
  • Fin de course : OMRON (Japon)
  • Servomoteur : Delta (Taiwan)
  • Lame : Acier inox allié, diamètre 150 mm
  • Capot : plaque PMMA transparente
  • Éclairages : fabriqués en Chine
• 3. Bras mécaniques — 1 ensemble
  • Photoswitch : OMRON
  • Moteur : 0,37KW, 50Hz, 380V
  • Éléments pneumatiques : AIRTAK (fabriqué à Taïwan)
  • Table de déchargement : acier inoxydable
  • Éclairages : fabriqués en Chine
• 4. Détails des pièces de rechange
  • Courroie synchronisée : 150L / 210L / 220 / 334 / 480L — 1 pièce
  • Aiguille de poinçonnage — 5 pièces
  • Lame de coupe — 2 pièces

Caractéristiques techniques

• Nom du produit : Machine de découpe de joints de porte
• Fonction principale : Coupe, poinçonnage et manutention automatiques des profils de joints pour appareils et portes/fenêtres industrielles
• Moteur de la poinçonneuse : 120W, 380V, 50Hz
• Moteurs des scies (machine de coupe & bras mécaniques) : 0,37KW, 50Hz, 380V
• Lame de scie : Acier inox allié, Ø 150 mm
• Contrôle : PLC (Delta) ; Servomoteur : Delta (Taiwan)
• Composants électriques/automatisation : OMRON (cellule photoélectrique, fin de course), SIEMENS (contacteur)
• Composants pneumatiques : AIRTAC / AIRTAK / SXPC (fabrications Taïwan / Shanghai)
• Capots / protections : plaque PMMA transparente
• Table de déchargement : acier inoxydable
• Pièces de rechange typiques fournies : courroie synchronisée, aiguilles de poinçonnage, lames de coupe

Domaines d'application

• Réfrigérateurs et congélateurs
• Distributeurs d'eau et armoires réfrigérées
• Armoires de désinfection et appareils de cuisine
• Portes et fenêtres profilées
• Autres applications industrielles d'étanchéité pour portes et appareils

Pièces de rechange et maintenance

• Pièces de rechange typiques : courroies synchronisées, aiguilles de poinçonnage, lames de coupe
• Capots transparents en PMMA pour inspection visuelle et sécurité
• Table de déchargement en acier inoxydable pour résistance à la corrosion et nettoyage facile
