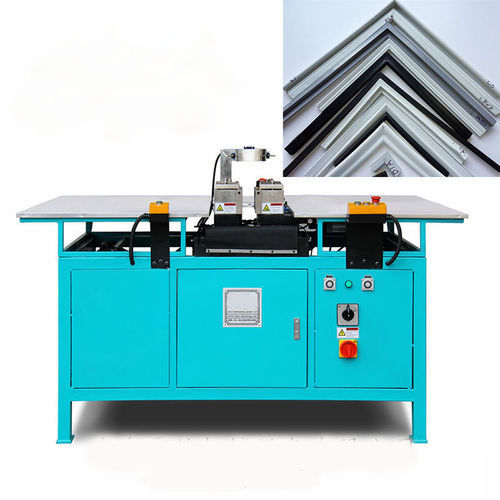

Machine de soudage à plaque chauffante Refrigerator Door Gasket Welding Machine

par résistancepour joint d'étanchéité220V monophasé

La machine de soudage de joint de porte de réfrigérateur est conçue pour souder les joints de porte de réfrigérateur et les joints en caoutchouc. Elle présente une structure compacte, une manipulation aisée et un contrôle de température précis. Disponible en variantes double-angle et angle simple (automatique, semi-automatique et manuel) pour lignes de production industrielles et interventions mobiles/chantier.

Caractéristiques clés

• Contrôle d'automatisation industriel PLC avec composants pneumatiques OMRON pour assurer la stabilité des programmes et un contrôle de procédé régulier.
• Conception entièrement automatique à double trou avec évacuation automatique des chutes pour obtenir des angles de soudure lisses, solides et esthétiques et une meilleure efficacité de production.
• Matrice et outillage divisés en couches supérieure et inférieure ; entraînés par des guides linéaires de précision pour garantir la précision de positionnement. Séquence de soudage typique : chauffage automatique (type cuisson) → adsorption sous vide → nettoyage du bord de soudure → refroidissement interne → refroidissement externe → éjection automatique.
• Protection complète : protecteur photoélectrique en face de la matrice, bouton de démarrage à deux mains et coupe-circuit (l'armoire électrique ne s'ouvre que hors tension) pour réduire les risques d'écrasement et d'électrocution.
• Conçue pour la production industrielle (machines double-angle et angle simple automatiques) et pour la maintenance portable/à l'extérieur (modèle manuel angle simple) avec des étapes d'utilisation simples.

Variantes / Utilisation

• Double-angle : pour lignes de production à grand volume nécessitant deux soudures d'angle par cycle ; privilégie l'automatisation, la stabilité et la qualité de soudure.
• Angle simple automatique : option automatisée haute puissance pour la soudure mono-angle en milieu de production.
• Angle simple semi-automatique : combine opérations automatiques et opérateur pour la soudure de bandes d'étanchéité à 90° en production quotidienne.
• Angle simple manuel : unité portable et légère pour réparations sur site et interventions mobiles ; fonctionnement simple en quatre étapes pour les équipes de maintenance.

Caractéristiques techniques

• Modèle / Dénomination : Machine de soudage de joint de porte de réfrigérateur (variantes double-angle et angle simple).
• Double-angle — Dimensions : 1840 × 1300 × 1220 mm.
• Double-angle — Puissance totale : 2.1 kW.
• Double-angle — Puissance du système de chauffage électrique : 1.95 kW.
• Double-angle — Course de serrage horizontale : 50 mm.
• Double-angle — Course de serrage longitudinale : 98 mm.
• Double-angle — Capacité : 500–600 ensembles/jour (peut atteindre 600–650 ensembles/shift selon indication).
• Double-angle — Cycle de soudage typique (par double angle) : 11–14 s.
• Angle simple automatique — Puissance : 15 kW ; Fréquence : 50–60 Hz.
• Angle simple semi-automatique — Dimensions : 1730 × 1230 × 1050 mm.
• Angle simple semi-automatique — Course de serrage horizontale : 20–30 mm.
• Angle simple semi-automatique — Course de chauffage : 140 mm.
• Angle simple semi-automatique — Puissance de chauffage du système : 1.75 kW.
• Angle simple semi-automatique — Capacité : 200–300 ensembles/jour.
• Angle simple semi-automatique — Alimentation : 220 V, 50 Hz ; Puissance ventilateur : 60 W.
• Angle simple semi-automatique — Matériau de la matrice : 2Cr13.
• Angle simple manuel — Poids total (portable) : 20 kg ; Puissance de chauffage : 300 W ; Temps de soudage : 11–14 s.
• Séquence de soudage : chauffage automatique (cuisson) → adsorption sous vide → nettoyage du bord de soudure → refroidissement interne → refroidissement externe → éjection automatique.
• Sécurité : protecteur photoélectrique, démarrage à deux mains, coupe-circuit HZ12-25 (armoire électrique s'ouvre uniquement hors tension).
• Contrôle & composants : contrôle d'automatisation industriel PLC ; composants pneumatiques OMRON pour le système de démarrage.
