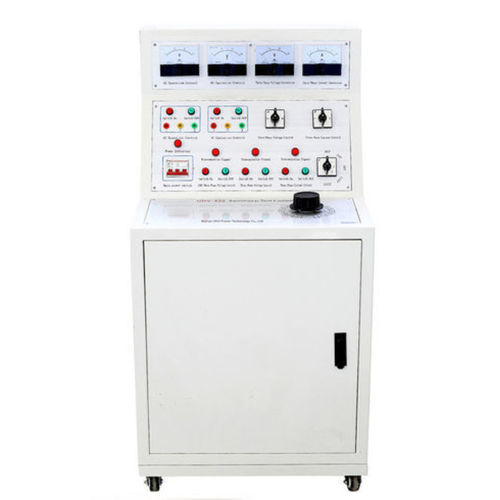

Banc d'essai de puissance UHV-430

de courantde tensionélectrique

Présentation
Le banc d'essai UHV-430 est conçu pour les fabricants d'appareillage haute tension (HT) et basse tension (BT) afin de réaliser les essais de mise sous tension et les tests fonctionnels en usine. Le banc fournit plusieurs sorties AC et DC intégrées pour simuler les conditions de service, vérifier protections et commandes, et rationaliser les contrôles avant livraison.

Détails du produit

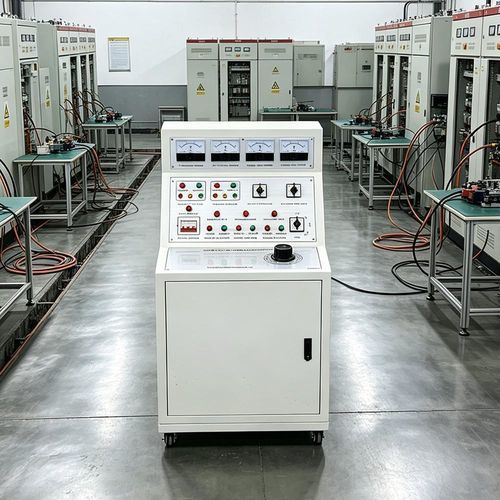

Le banc intègre des sorties AC/DC fixes et réglables ainsi que des bornes et prises pour le câblage direct sur les armoires. Des images produit et une vidéo de démonstration sont disponibles sur la fiche pour montrer les montages et les raccordements types.

Paramètres techniques (table)
Source d'alimentation : Triphasé à quatre fils AC 380 V
Tension et courant de sortie :
- Sortie triphasée AC 100 V (valeur fixe) — 1 groupe
- Sortie triphasée AC 0–10 A (100 V, valeur réglable) — 1 groupe
- Sortie tension AC 0–400 V (à 220 V, courant < 10 A) — 1 groupe
- Sortie tension de fonctionnement CC 0–260 V — 1 groupe
- Sortie monophasée AC 220 V (valeur fixe, prise) — 2 groupes
- Sortie triphasée AC 380 V (valeur fixe, terminal) — 1 groupe
- Tensions CC fixes : 24 V, 36 V, 110 V, 220 V — 1 groupe
Taille : 550×750×800 mm
Poids : 45 kg

Surnom
Banc d'essai appareillage, Banc de test appareillage, Testeur d'appareillage

Caractéristiques

• Intègre plusieurs alimentations AC et DC pour les essais de mise sous tension et les tests fonctionnels HT/BT.
• Points de connexion directs (prises et bornes) pour un câblage et une vérification rapides des armoires.
• Empreinte compacte adaptée aux lignes d'essai en usine.

Caractéristiques / spécifications techniques

• Modèle : UHV-430
• Alimentation : Triphasé à quatre fils AC 380 V
• Sorties principales : AC 100 V triphasé (fixe) / AC 0–10 A triphasé (100 V, réglable) / AC 0–400 V / DC 0–260 V
• Sorties complémentaires : AC 220 V monophasé (prises, 2 groupes) / AC 380 V triphasé (bornes, 1 groupe) / Tensions CC fixes 24 V, 36 V, 110 V, 220 V
• Dimensions (L×P×H) : 550 × 750 × 800 mm
• Poids : 45 kg
